도면 그리기

도면 직접 그리기

아키스케치에서는 우리 집 도면이 없거나 도면을 가지고 있지 않아도 괜찮아요. 직접 실측한 정보를 활용해 쉽게 우리 집을 3D로 그릴 수 있어요. 빈 프로젝트에 들어가면, 좌측에 도면 그리기 탭이 보이는데, 여기서 도면을 간편하게 그릴 수 있어요.

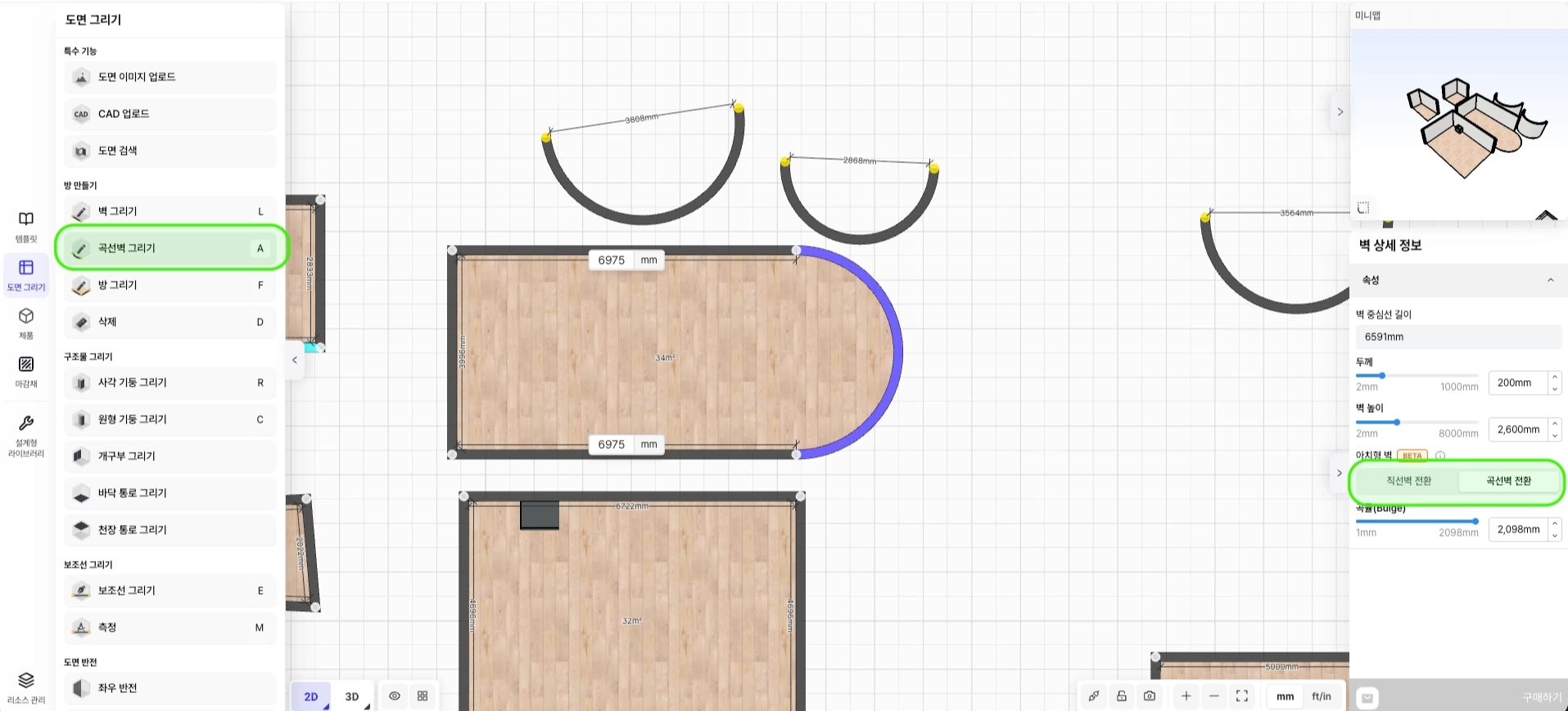

벽 그리기(단축키:L)를 시작하면 상단에 뜨는 설정창이 보여요.

❶ 벽 기준 선택: 벽을 그릴 때, 중심, 내벽, 외벽 기준으로 선택할 수 있어요.

❷ 벽 두께 설정: 벽의 두께를 설정할 수 있어요. 기본값은 200으로 설정되어 있어요.

❸ 스냅 모드: 스냅 모드를 켜면 노란색 가이드 라인이 활성화되어 벽을 그리기 쉽게 도와줍니다. 스냅 모드를 끄고 자유롭게 그릴 수도 있어요.

❹ 직교 모드: 직교 모드를 켜면 벽을 90도 각도로만 그릴 수 있어요.

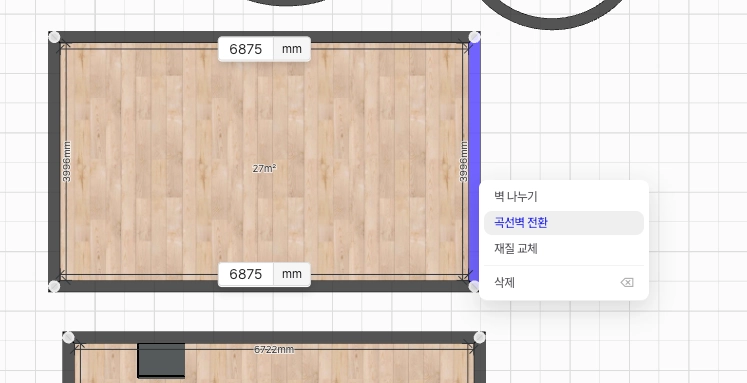

벽을 그릴 때, 점의 끝과 끝이 만나야만 바닥면이 자동으로 생성돼요. 만약 벽 끝이 연결되지 않으면, 연결되지 않은 점이 노란색으로 표시돼요.

방 그리기를 활용하면 도면을 보다 쉽고 빠르게 그릴 수 있어요. 도면을 처음부터 그려야 한다면 방 그리기 기능을 적극 활용하시는 것을 추천드려요.

방 그리기(단축키: F) 도구를 선택해요.
그리드 화면에서 시작점을 마우스로 클릭해요.
원하는 크기의 방을 만들기 위해 끝나는 지점을 클릭해요. 이때, 그리드에 따라 크기가 자동으로 결정돼요.
정확한 치수를 입력하려면, 끝나는 지점을 클릭하기 전에 치수 숫자가 활성화된 상태에서 키보드로 가로 길이를 입력한 후 Enter 또는 Tab 키를 눌러 세로 길이를 입력하고, 다시 Enter를 눌러 방을 완성해요.
Esc 를 눌러 모드를 종료해요.
