# CAD 업로드

아키스케치는 CAD 도면 업로드 기능을 지원해요.\
하지만 업로드 전, 도면의 Layer가 아키스케치의 요건에 맞게 정리되어 있어야 해요.\
Layer 정리가 되지 않으면 오류가 발생할 수 있으므로, 반드시 아래의 안내를 참고하여 정리 후 업로드해 주시기 바랍니다.

{% hint style="warning" %}
이 기능은 아키스케치 유료 고객에게 제공돼요.
{% endhint %}

## 예제

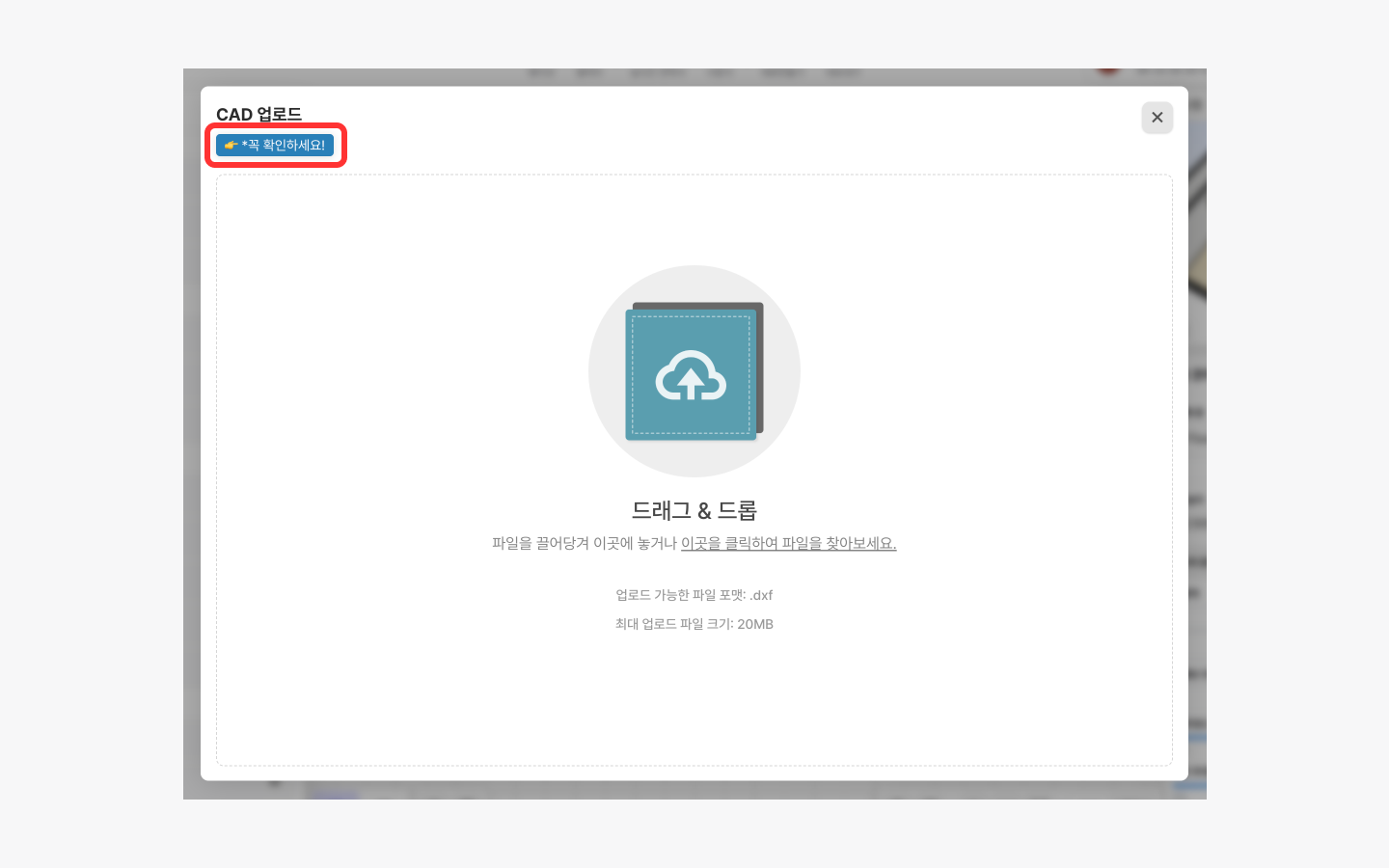

## 업로드 가능한 파일 형식 (DXF)

* 파일 포맷: DXF
* 최대 파일 크기: 10MB

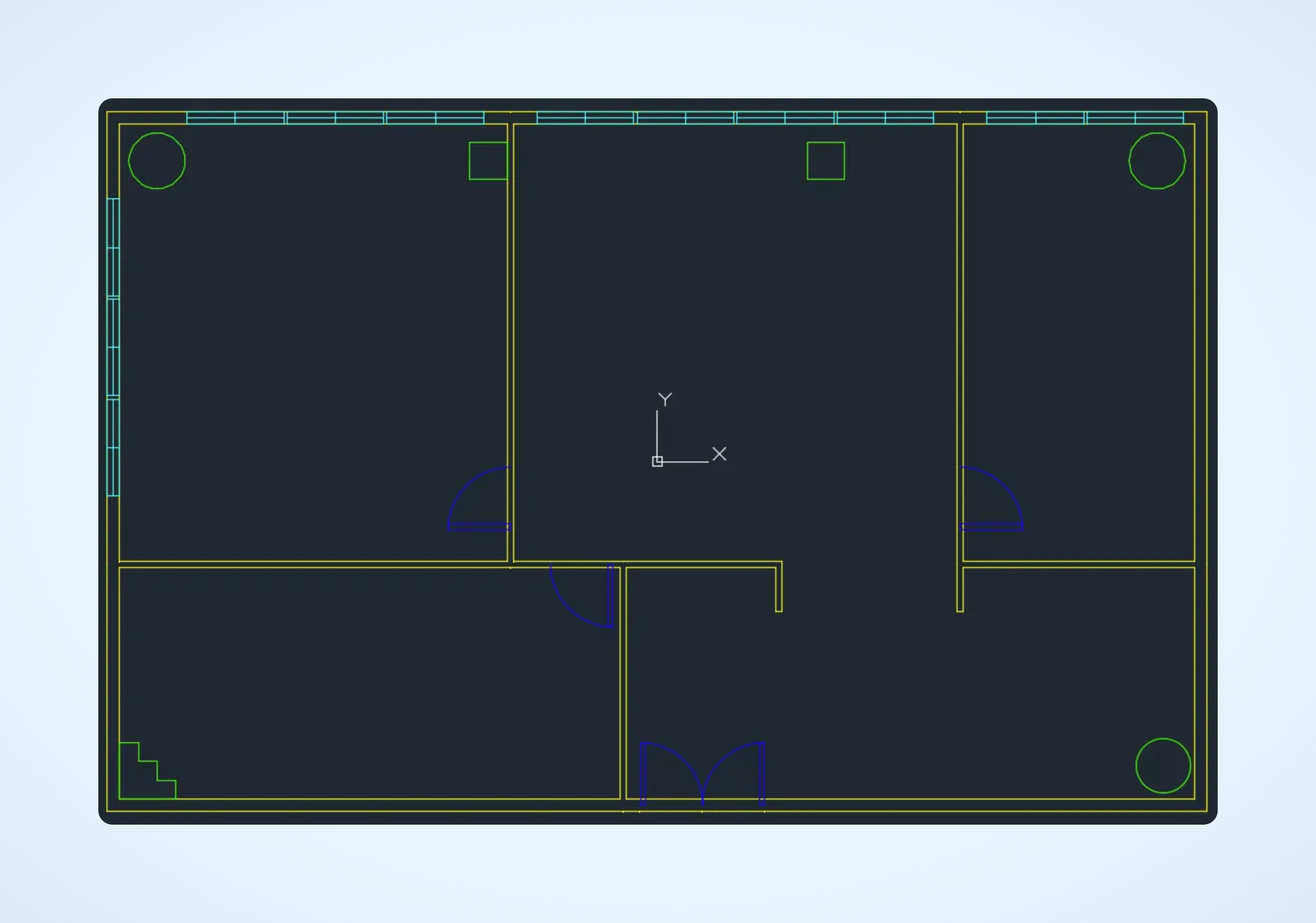

<figure><img src="/files/Npww9ETi3OvQaXdtg9IM" alt=""><figcaption></figcaption></figure>

## CAD에서 레이어 정리하기

아키스케치는 총 4개의 레이어만 인식할 수 있어요.\
도면을 업로드하기 전에, CAD에서 아래와 같이 레이어 이름을 설정해 주세요. (대소문자 구분 없이 설정 가능)

| 종류 | 레이어 이름                     |
| -- | -------------------------- |
| 벽  | **`wall`**                 |
| 문  | **`door`**                 |
| 창문 | **`window`**               |
| 기둥 | **`line`** 또는 **`column`** |

### 벽

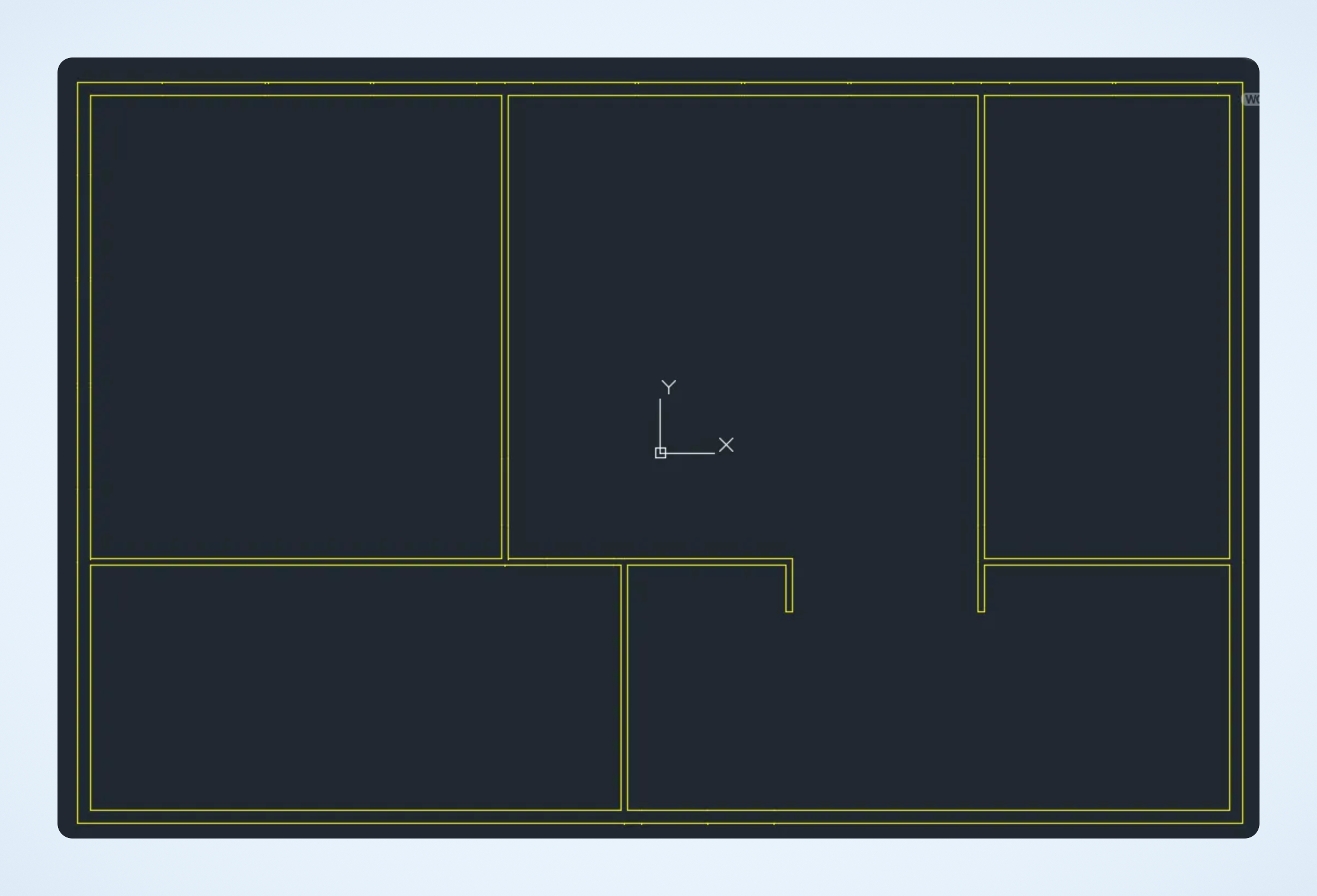

레이어 이름을 wall 로 지정하고 아래와 같이 벽을 그립니다.

{% hint style="warning" %}

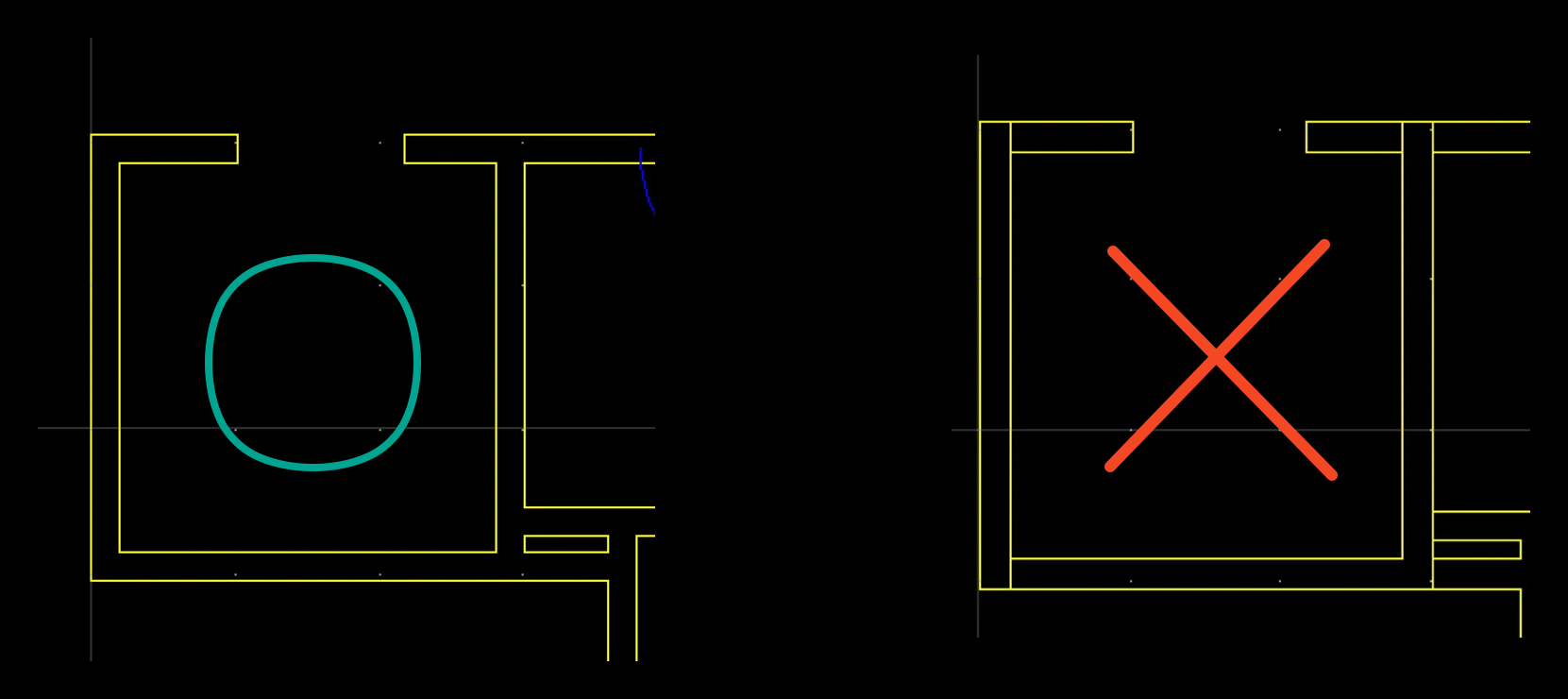

주의) 벽의 선과 선은 반드시 꼭 맞닿아야 해요. 그렇지 않으면 벽 탐지가 제대로 이루어지지 않습니다.

주의) 벽과 벽 사이는 닫혀 있지 않아야 해요.

주의) 곡선 벽은 지원되지 않습니다.
{% endhint %}

<figure><img src="/files/DMW70NkwbMpWccqFEXPl" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
벽이 끊겼는지 확인하기 어려울 때는 Hatch 를 적용해보세요!

1개의 Hatch가 깔끔하게 적용된다면 벽 라인 정리가 끝났다고 볼 수 있어요!
{% endhint %}

**추가 기능**

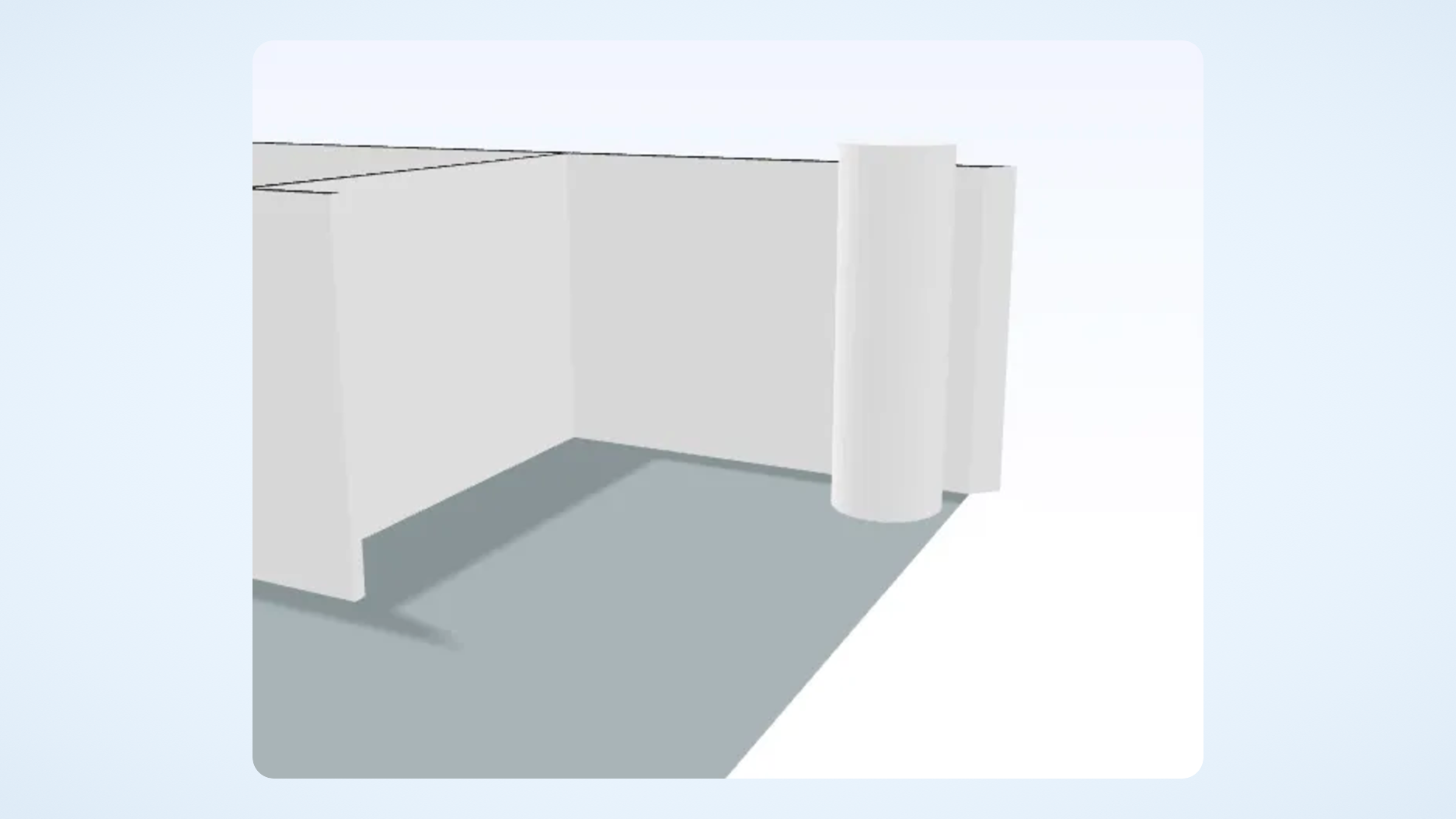

* CAD에서 미리 벽의 높이를 지정할 수 있어요!\
  레이어 이름을 wall\_2800 과 같이 설정하면 아키스케치 에디터에서 벽체의 높이가 자동으로 2800mm로 적용돼요.

<figure><img src="/files/MS7dzw1YngeYDTd8HoMN" alt=""><figcaption></figcaption></figure>

### 문

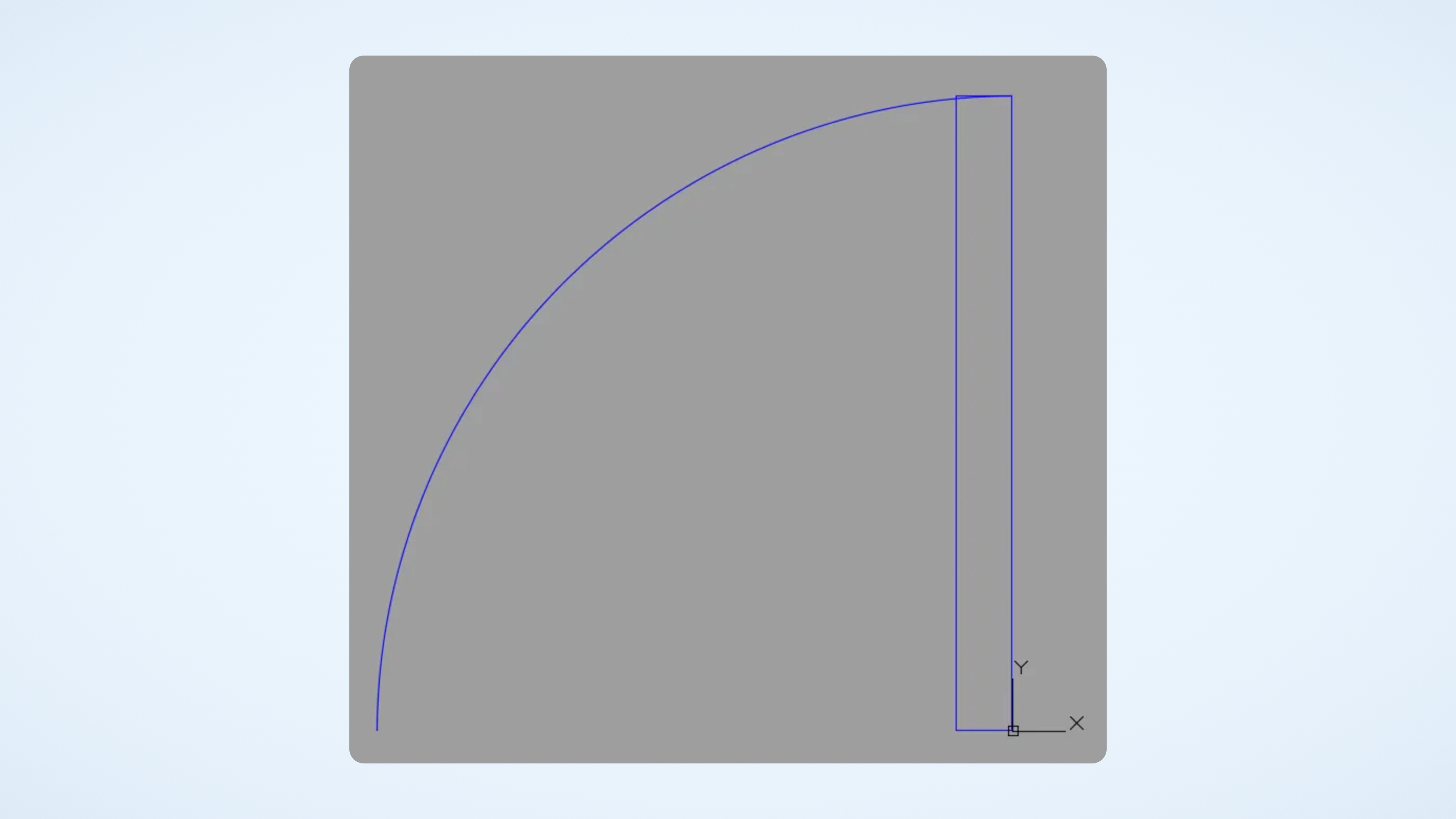

* 문을 아래와 같이 블록으로 생성해요.

<figure><img src="/files/oGOk49bKJE5LsLR8vCCG" alt=""><figcaption></figcaption></figure>

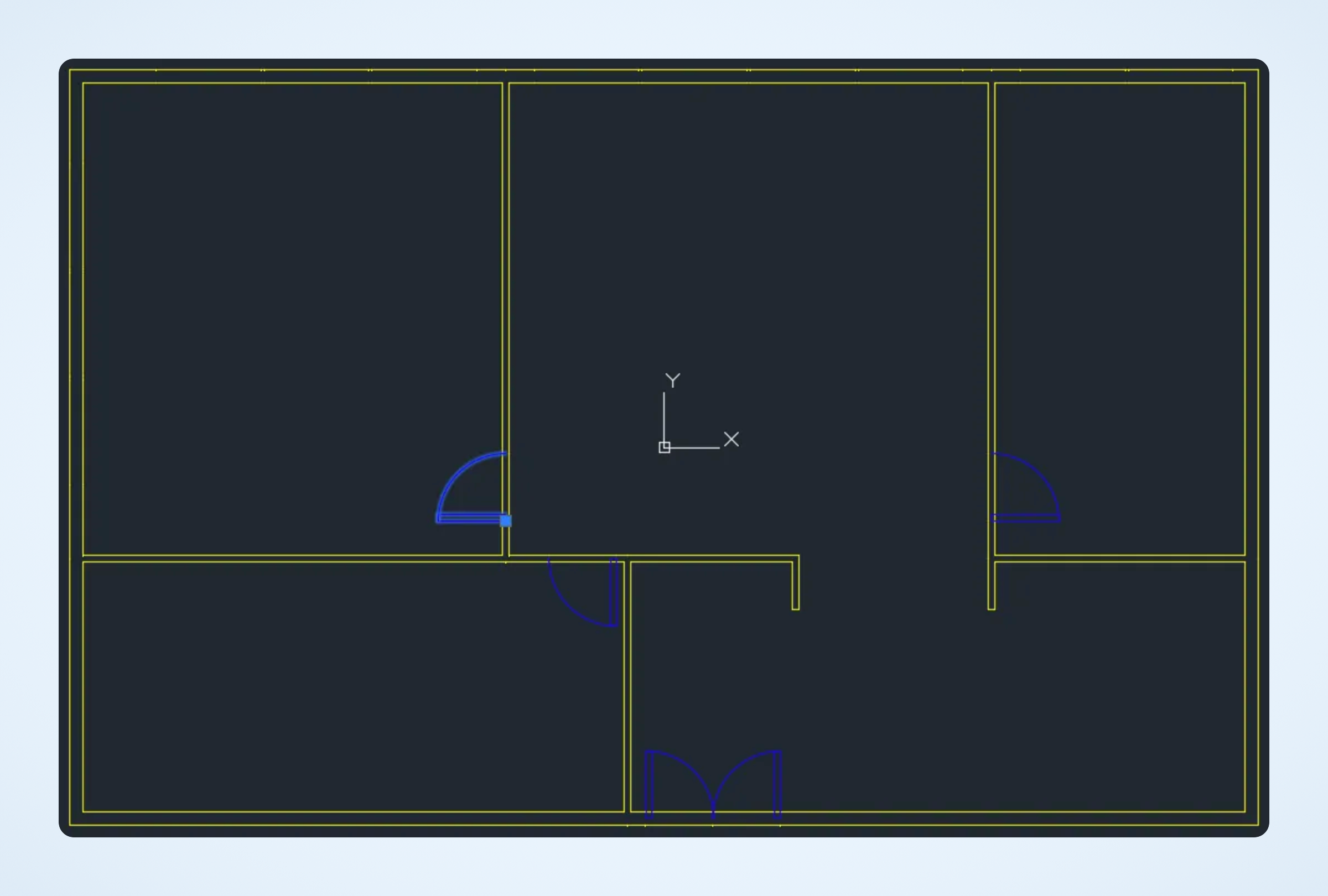

* 레이어 이름을 door 로 지정하고 블록을 문 위치에 배치해요.

<figure><img src="/files/fXZoMxg12BY0dKX8Y88r" alt=""><figcaption></figcaption></figure>

### 창문

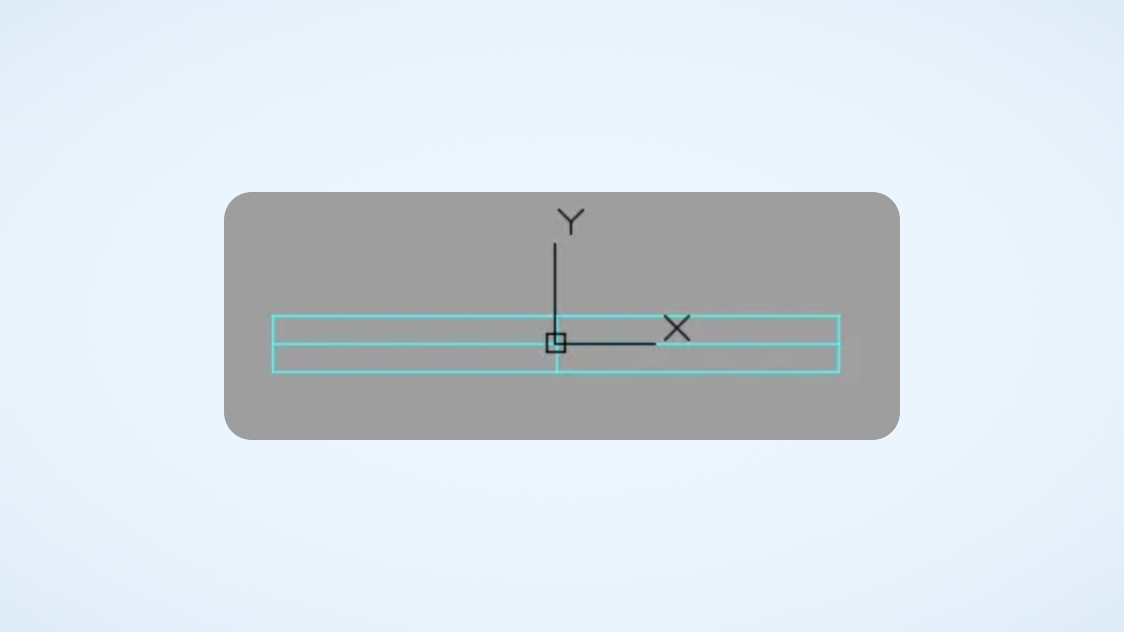

* 창문을 아래와 같이 블록으로 생성해요.

<figure><img src="/files/Sg7yKOU7DXFZ5fG3DG7z" alt=""><figcaption></figcaption></figure>

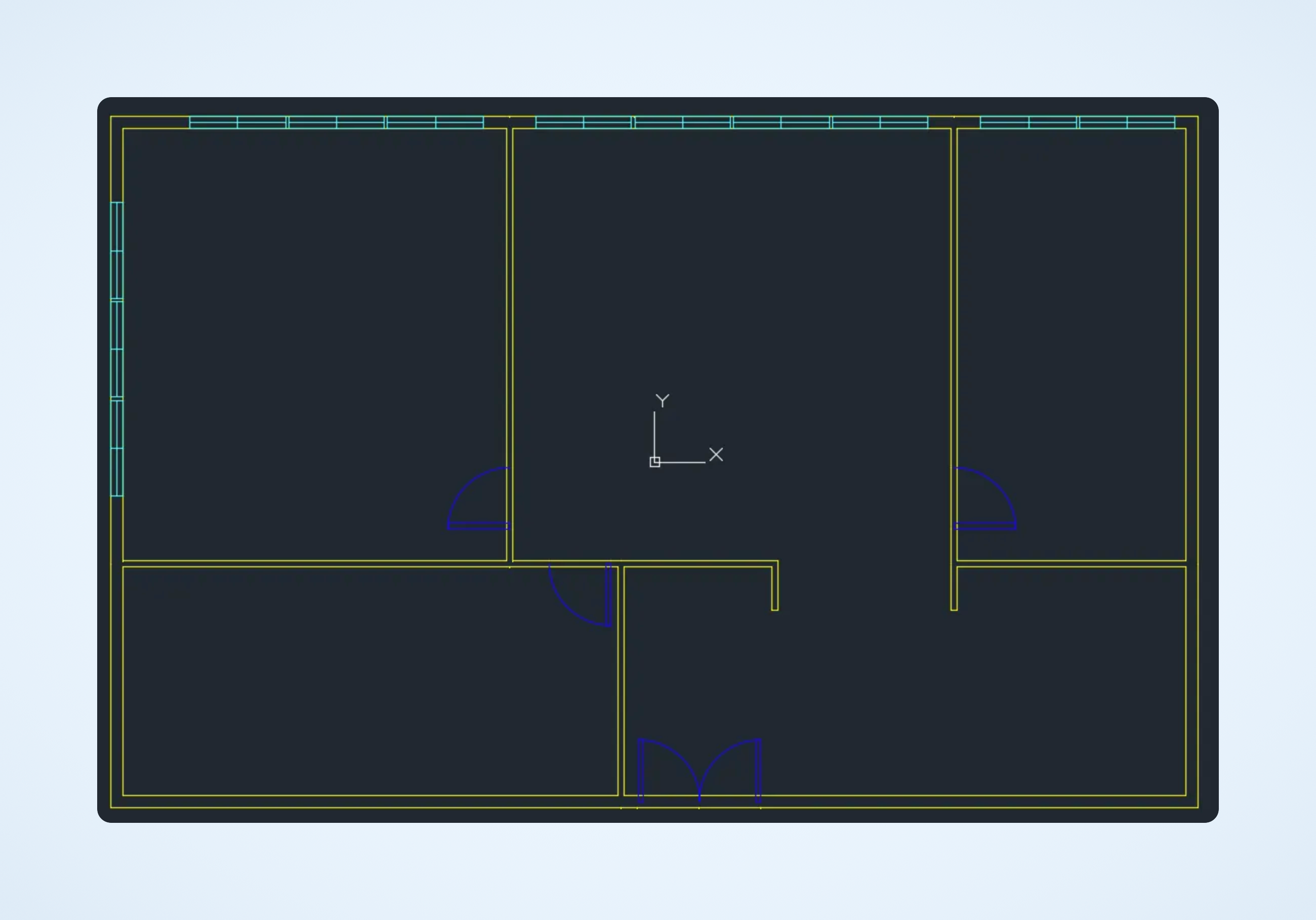

* 레이어 이름을 window 로 지정한 후 아래와 같이 원하는 위치에 삽입해요.

<figure><img src="/files/Wm7EjciT2fJ9UmPOYLZ3" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
주의) 블록화되지 않은 창문은 아키스케치 에디터에서 불러올 수 없어요.
{% endhint %}

### 기둥

레이어 이름을 line 또는 column 으로 지정하고 다각형을 그립니다.

<figure><img src="/files/kbmox6B4HKzHpYsducR1" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
주의) 다각형은 직선 또는 원으로 이루어져야 하며, 처음과 끝이 연결된 도형이어야 해요.
{% endhint %}

기둥 생성 요건

* 원 기둥
  * 점 개수가 20개 이상의 다각형인 경우
  * \[원형 기둥]으로 변환 됨
* 사각 기둥
  * 점 개수가 4개이며 직사각형인 경우
  * \[사각 기둥]으로 변환 됨

![](/files/lUGEKy7tQnukGMIVbdJa)

* 기타 형태
  * 5개\~19개 점을 가진 다각형인 경우
  * \[설계형 라이브러리 > 건축/자재 편집기] 로 변환 됨

주의 사항

레이어 안에 요건에 맞지 않는 도형이 포함되어 있는 경우 정상적으로 업로드 되지 않습니다.

![](/files/N1fUWQ5pNko6YW3PiFOh)

### 파일 저장하기

* 파일 형식은 반드시 dxf 로 저장해 주세요. 나머지 형식은 업로드 기능을 지원하지 않습니다.

## 아키스케치에서 업로드 하기

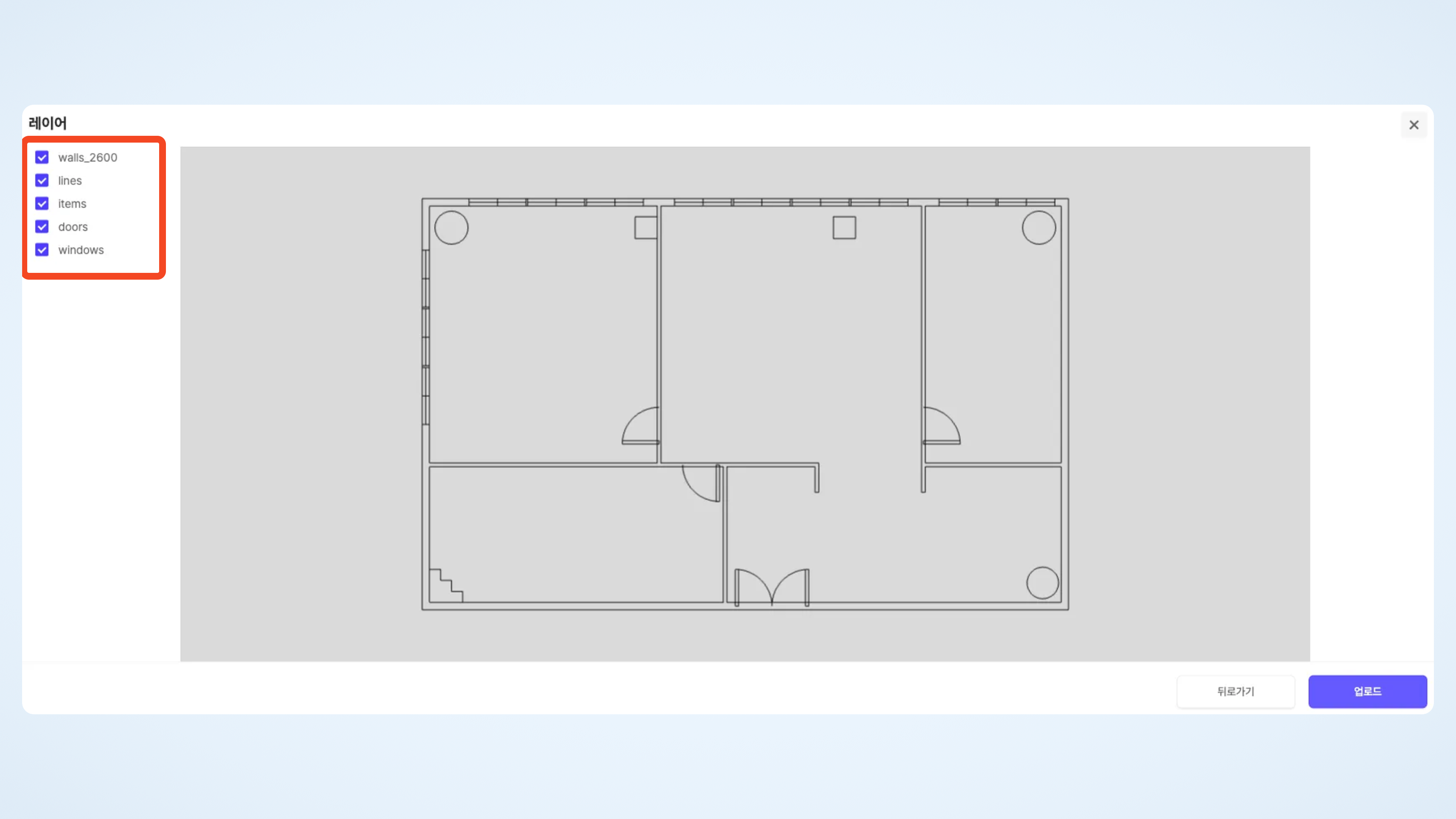

도면 업로드 방법

* \[도면 업로드] → \[CAD 업로드] → \[파일 선택] 순서대로 진행해요.
* 이후, 레이어를 선택할 수 있는 창이 나타납니다.
* 원하는 레이어만 켜고 끌 수 있어요.
* 선택이 완료되면, 하단 우측의 \[업로드] 버튼을 눌러주세요.

<figure><img src="/files/72XGPKEU0sua0KcEmMap" alt=""><figcaption></figcaption></figure>

## 에디터에서 편집하기

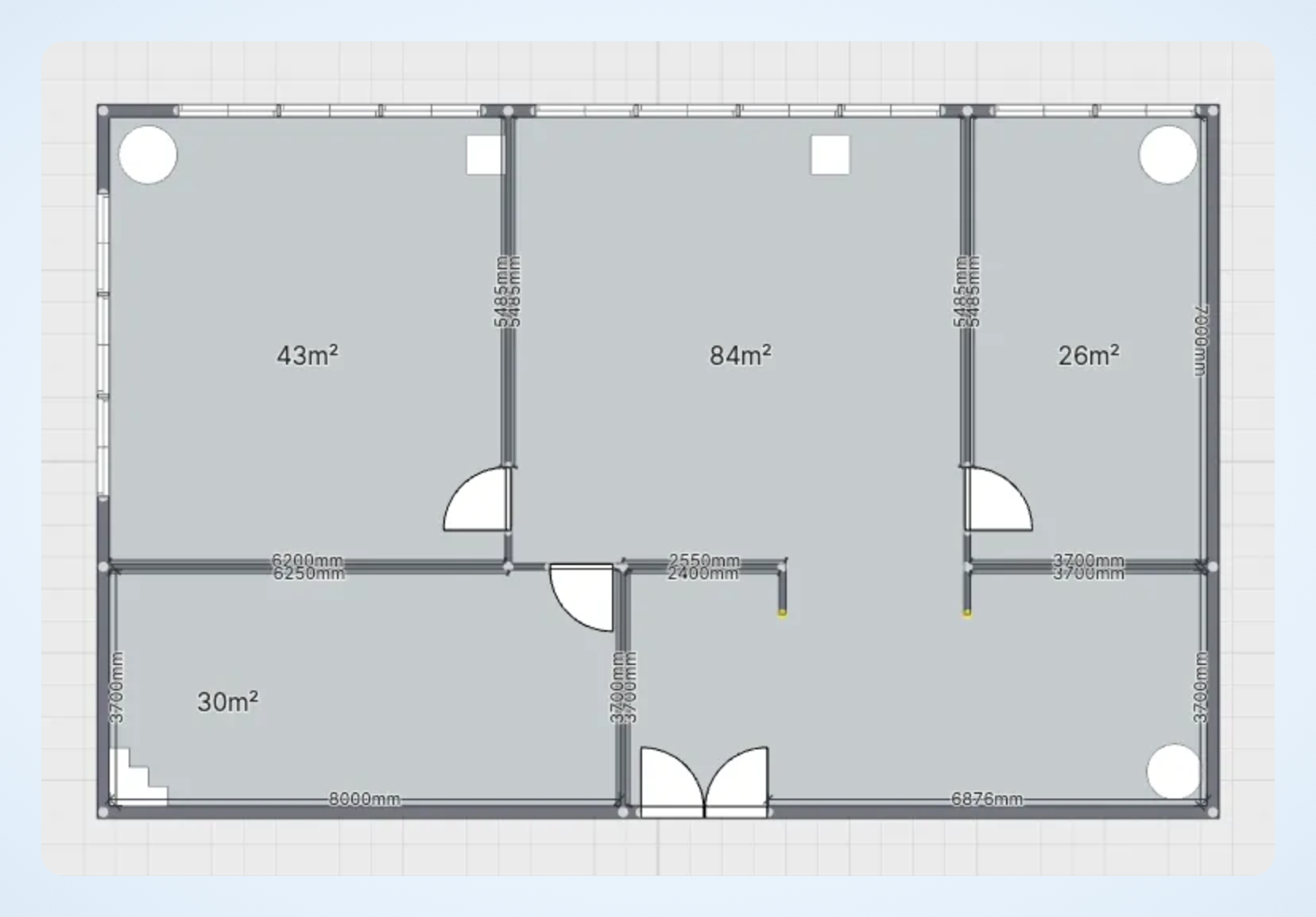

업로드된 도면은 아키스케치 형식으로 변환되어 벽 편집, 제품 배치, 렌더링 등 아키스케치의 다양한 기능을 활용할 수 있어요.

<figure><img src="/files/SKCXCCCEgSMYOAxReOu4" alt=""><figcaption></figcaption></figure>

## 기둥 편집하기

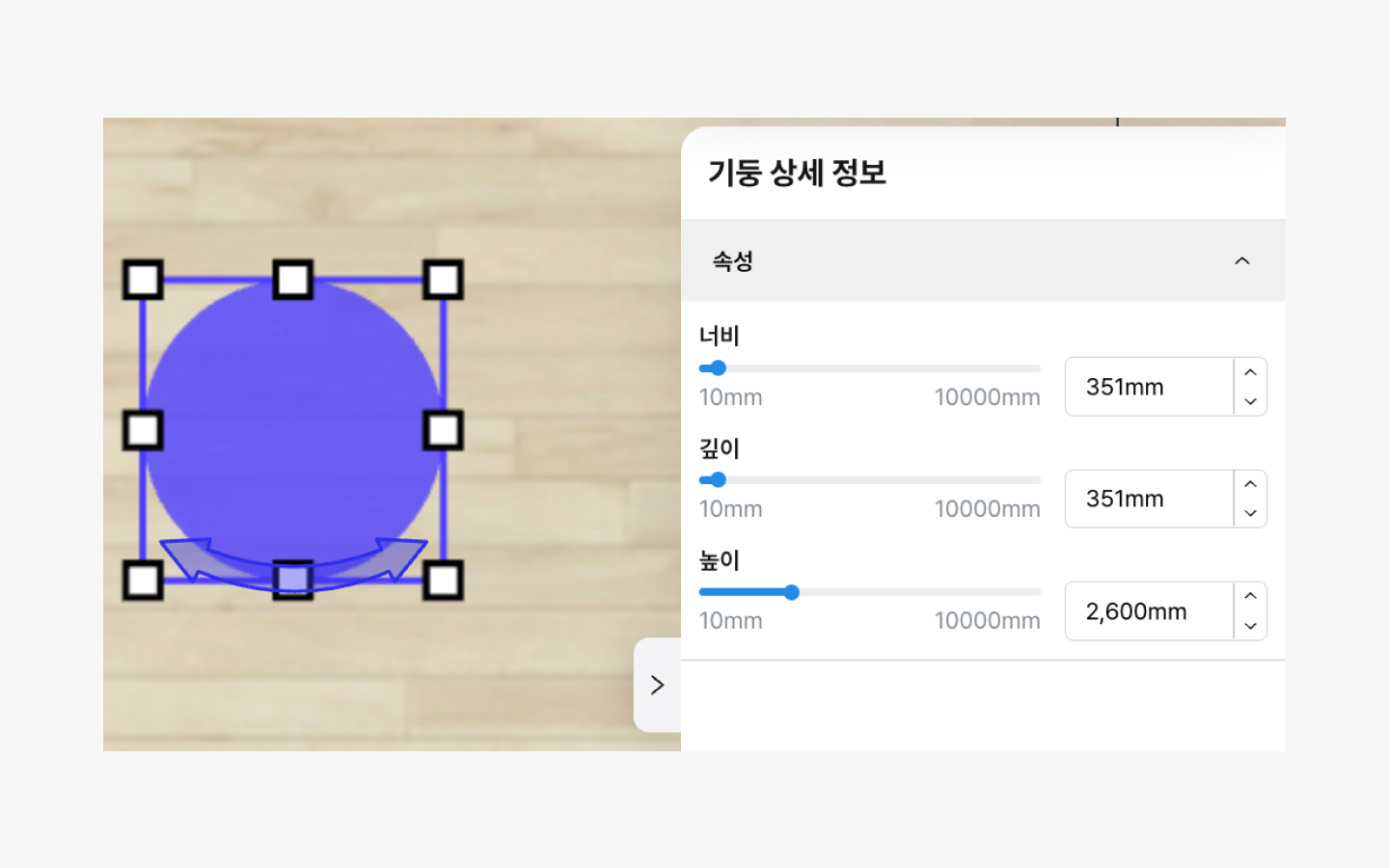

업로드가 완료되면 기둥을 선택한 후 '속성 > 높이'를 수정하여 기둥을 원하는 높이로 조정할 수 있어요.

<figure><img src="/files/wqptOHsD3zWlU6iTyVgA" alt=""><figcaption></figcaption></figure>
