부품 라이브러리

부품 라이브러리는 설계 정보를 포함한 부품을 관리하는 라이브러리입니다.

부품이란

부품은 규격 정보, 파라메트릭 설계 정보를 담는 객체입니다.

부품 유형(타입)

부품에는 3가지 유형이 있습니다.

1. 모델링

• 모델링 부품은 모델링 라이브러리에서 정의한 모델링을 하나 가지는 부품으로, 조합 및 그룹 부품의 기초가 됩니다.

• 모델링 업로드 시 자동으로 생성되며, 부품 생성 시 모델링을 업로드하여 생성할 수도 있습니다.

2. 그룹

• 그룹 부품은 하나 이상의 다른 부품을 그룹으로 묶은 부품으로, 도면 배치 시 여러 개의 부품 중 하나를

  선택하여 사용하는 부품입니다.

• "부품 라이브러리 > 체크박스로 부품 선택 > 옵션 그룹 생성 버튼 클릭"을 통해 생성할 수 있습니다.

• [키 - 값] 형태로 이루어진 옵션 정보를 가지며, 해당 옵션으로 여러 개의 부품 중 하나를 선택하여 사용합니다.

3. 조합

• 조합 부품은 하나 이상의 모델링 부품 혹은 또 다른 조합 부품을 조합하여 생성한 부품으로, 실제 부품 조합은 부품 에디터를 통해 이루어집니다.

• 그룹 부품과는 다르게, 도면 배치 시 조합에 필요한 모든 부품이 필요합니다. 다만, 기본 정보만 포함된 부품 또한 조합 부품으로 취급됩니다.

• 부품 생성 시 모델링 업로드 없이 저장을 하거나, 부품 에디터로 이동 후 직접 부품을 조합하여 생성할 수 있습니다.

부품 조회

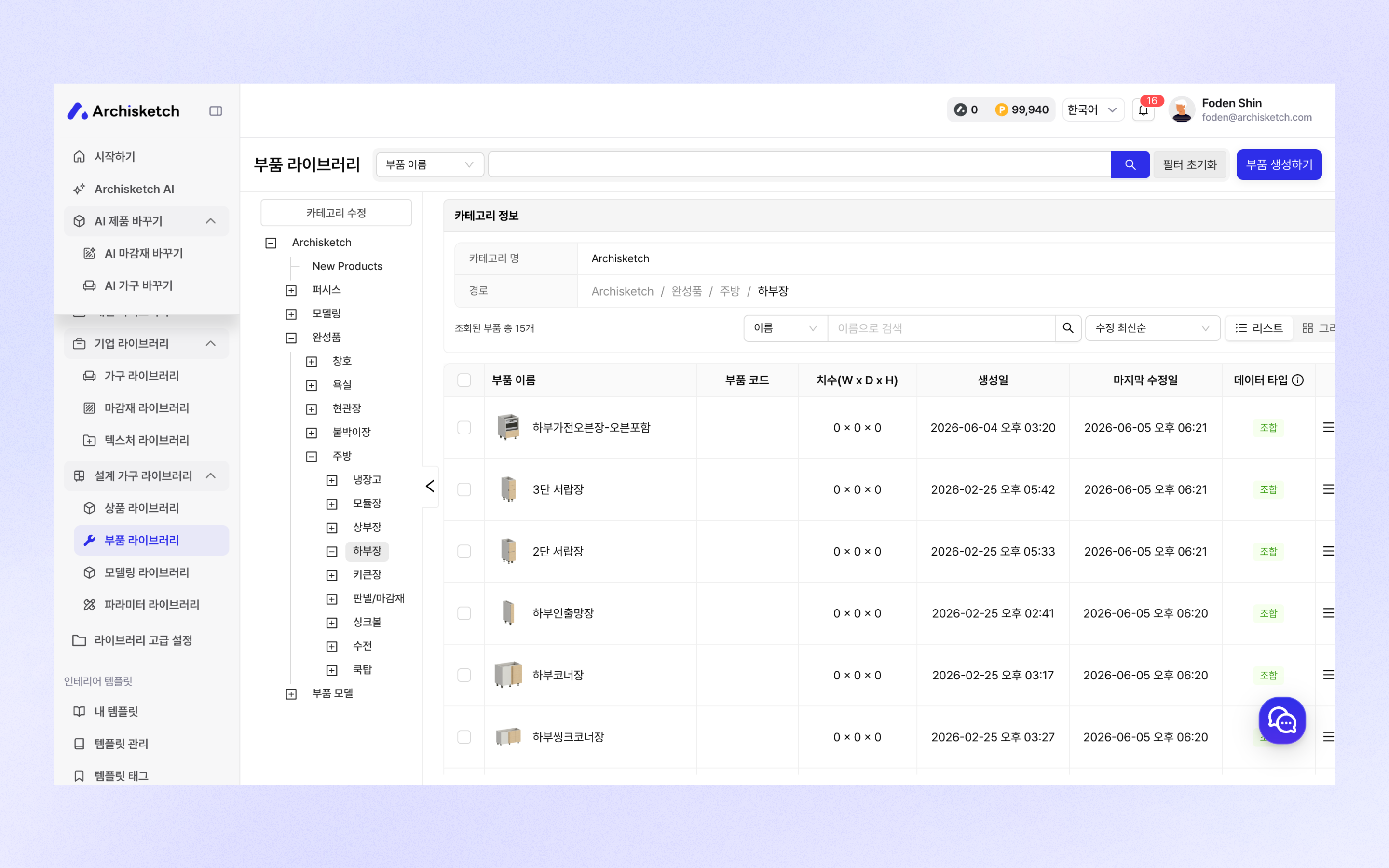

설계 가구 라이브러리 > 부품 라이브러리에서 부품 목록을 확인할 수 있습니다.

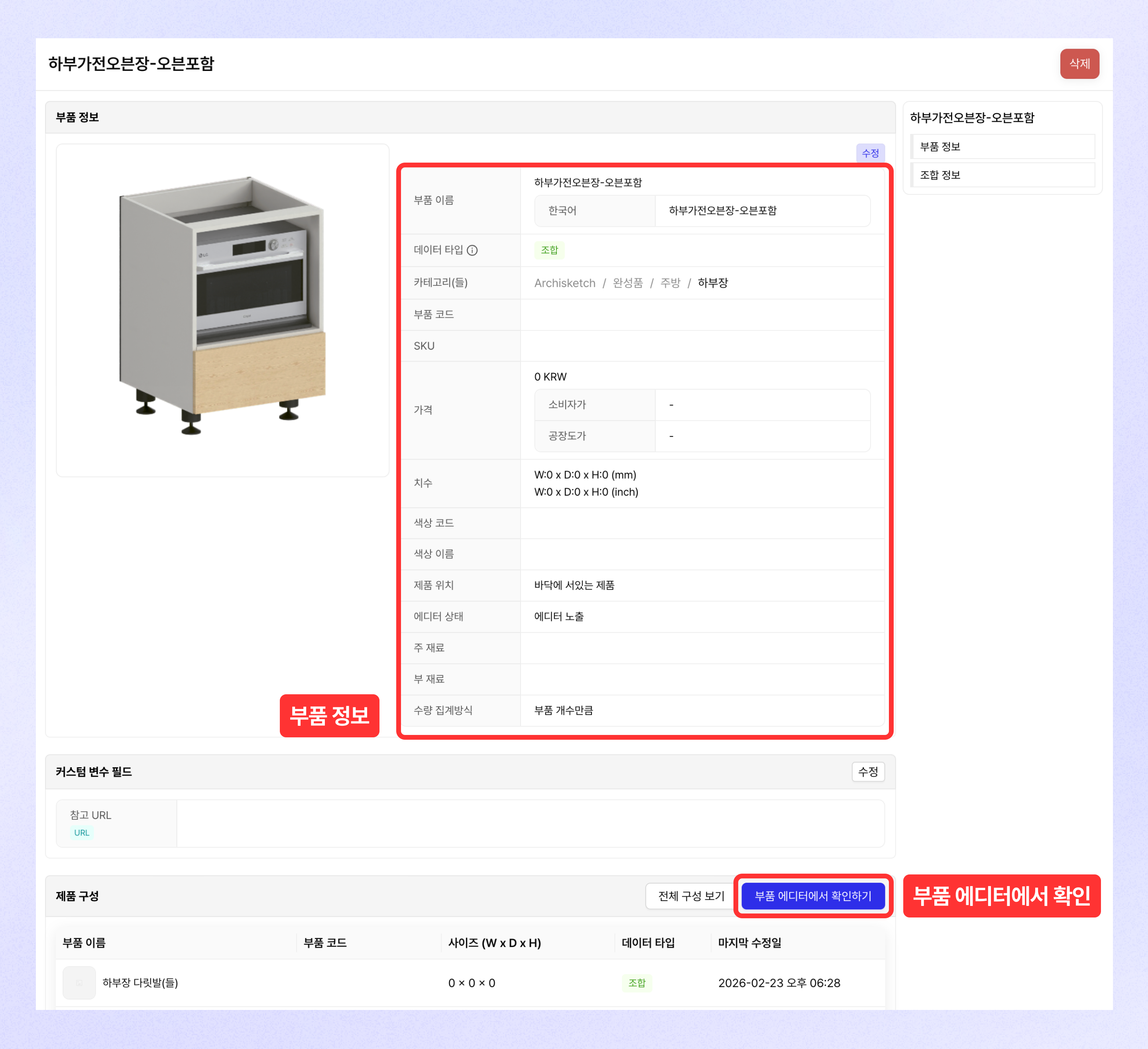

부품 상세 페이지에서는 부품 정보를 확인할 수 있으며, [부품 에디터에서 확인하기] 버튼을 클릭해 해당 부품을 부품 에디터에서 열어 확인할 수 있습니다.

부품 생성

모델링 & 조합 부품 생성

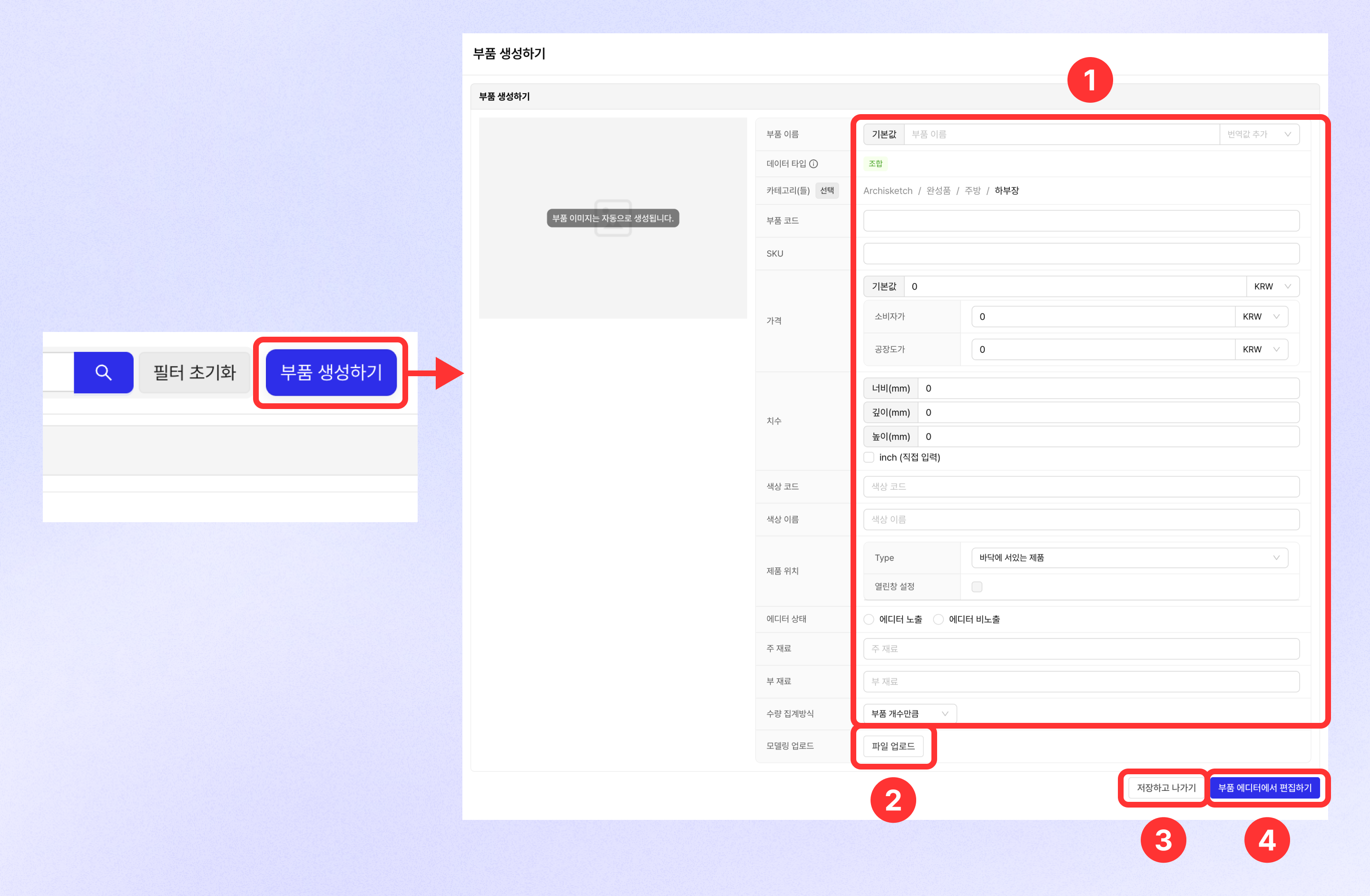

• 우측 상단 [부품 생성]을 클릭해 부품생성 페이지로 이동할 수 있습니다.

• 부품 이미지(썸네일)은 자동 생성되며, 부품 정보를 직접 입력할 수 있습니다. (부품 이름 필수 입력)

• 부품 모델링을 추가하는 방법은 1) 모델링 파일 업로드, 2) 부품 에디터에서 편집, 두가지가 있습니다.

• 모델링 파일 업로드 시 ‘모델링’ 유형의 부품이 생성되며, 부품 라이브러리에도 자동으로 파일이 업로드됩니다.

• 부품 에디터에서 편집 시 부품 에디터로 이동되며, 부품 에디터에서 세팅하여 반영할 수 있습니다.

• 모델링 파일을 업로드하지 않고 부품 정보만 입력하여 부품을 생성할 수 있습니다.

• 부품은 하나의 카테고리에만 속할 수 있습니다.

• 부품은 다른 자식 부품이나 모델링을 통해 생성할 수 있습니다.

그룹 부품 생성

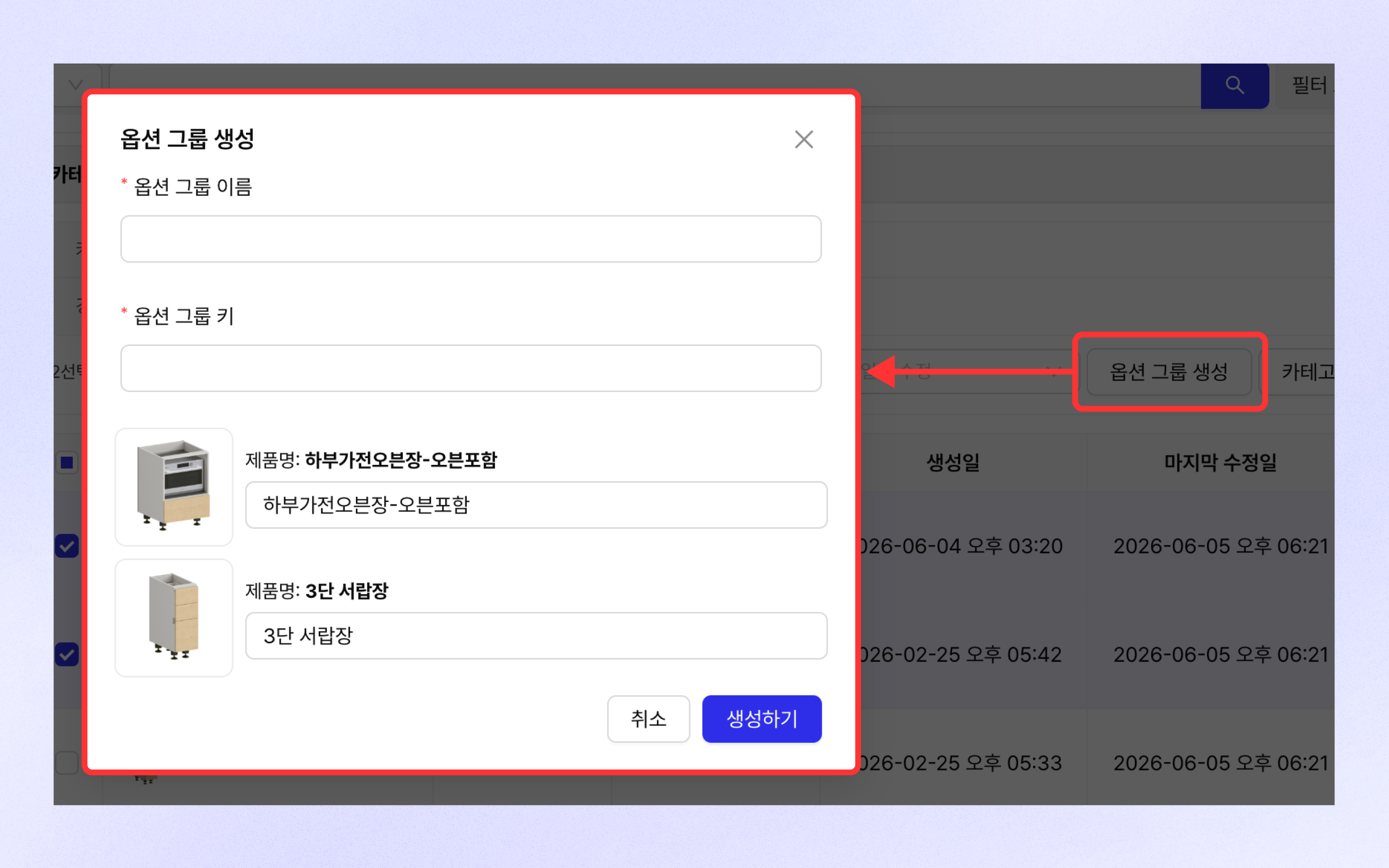

• 부품 목록에서 2개 이상의 부품을 선택한 후 [옵션 그룹 생성] 버튼을 클릭해 옵션 그룹 생성 모달로 진입합니다.

• 옵션 그룹 명 (부품명)과 키(옵션명)을 입력하여 그룹 부품을 생성할 수 있습니다.

부품 수정

개별 수정

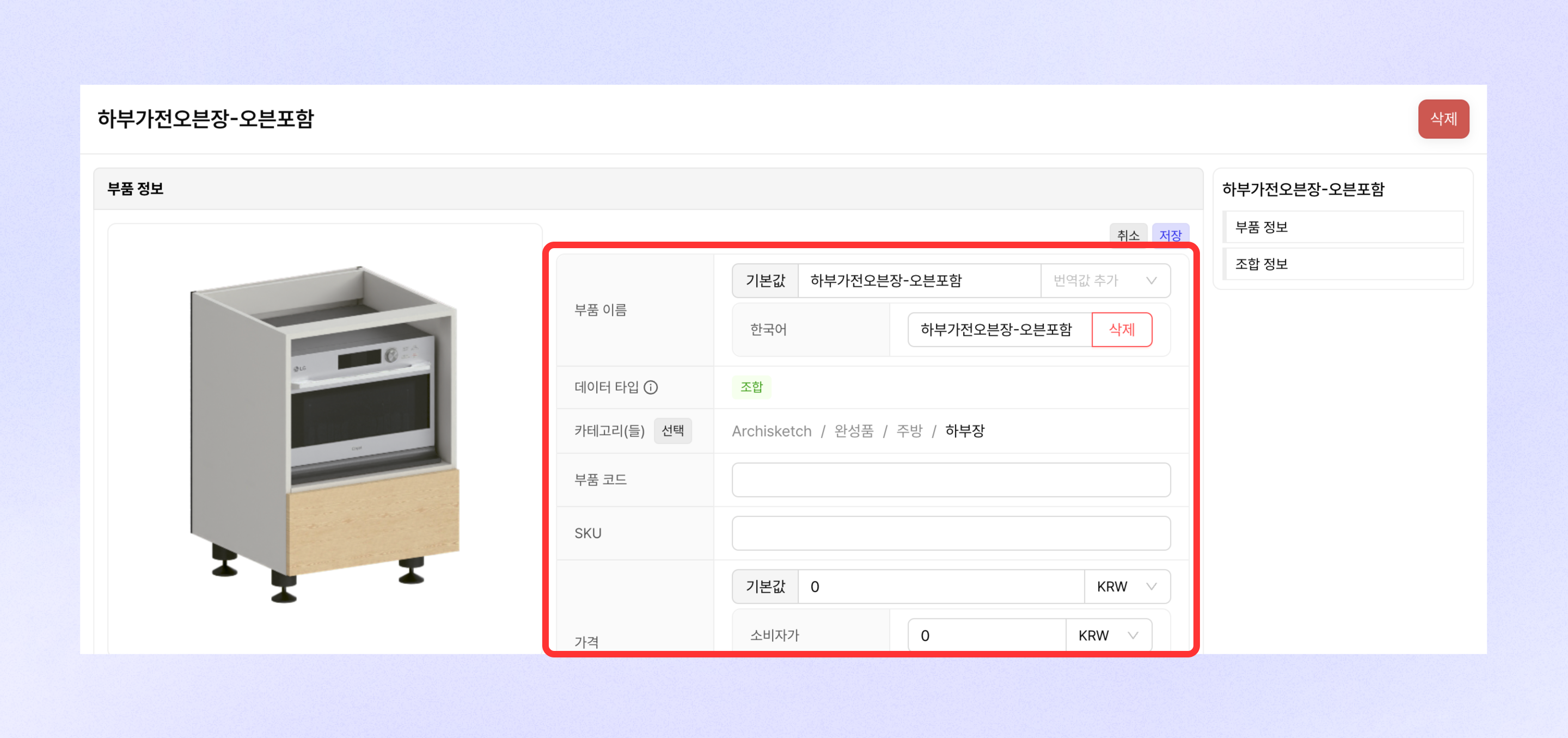

부품 상세 페이지 부품 정보 > 수정 버튼 클릭하여 부품 정보를 수정할 수 있습니다.

단체 일괄 수정

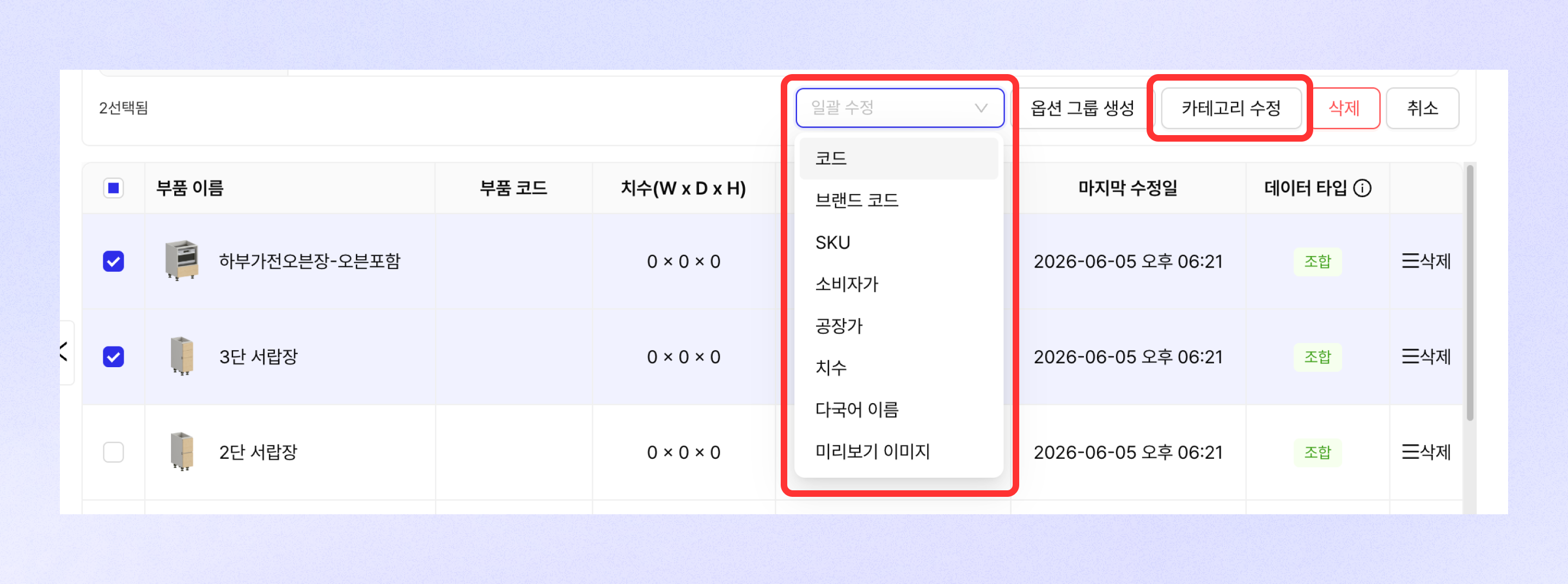

• 부품 2개 이상 선택 후 [일괄 수정] 버튼을 통해 선택한 부품들의 다양한 부품 정보를 일괄 수정할 수 있습니다.

• [카테고리 수정] 버튼을 클릭해 카테고리를 일괄 수정할 수 있습니다.

부품 삭제

개별 삭제

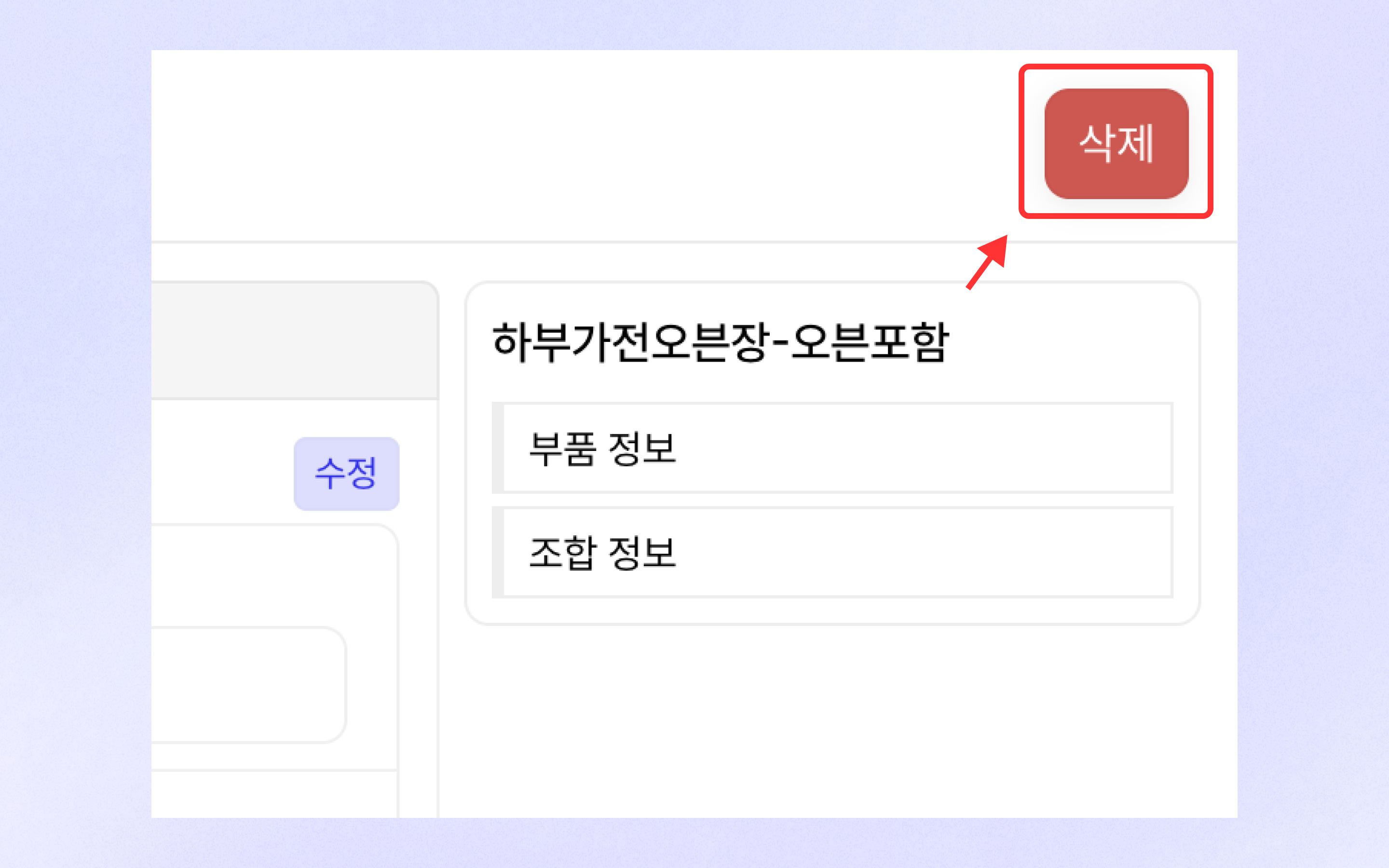

부품 상세 페이지 우측 상단 [삭제] 버튼 클릭하여 부품을 삭제할 수 있습니다.

단체 일괄 삭제

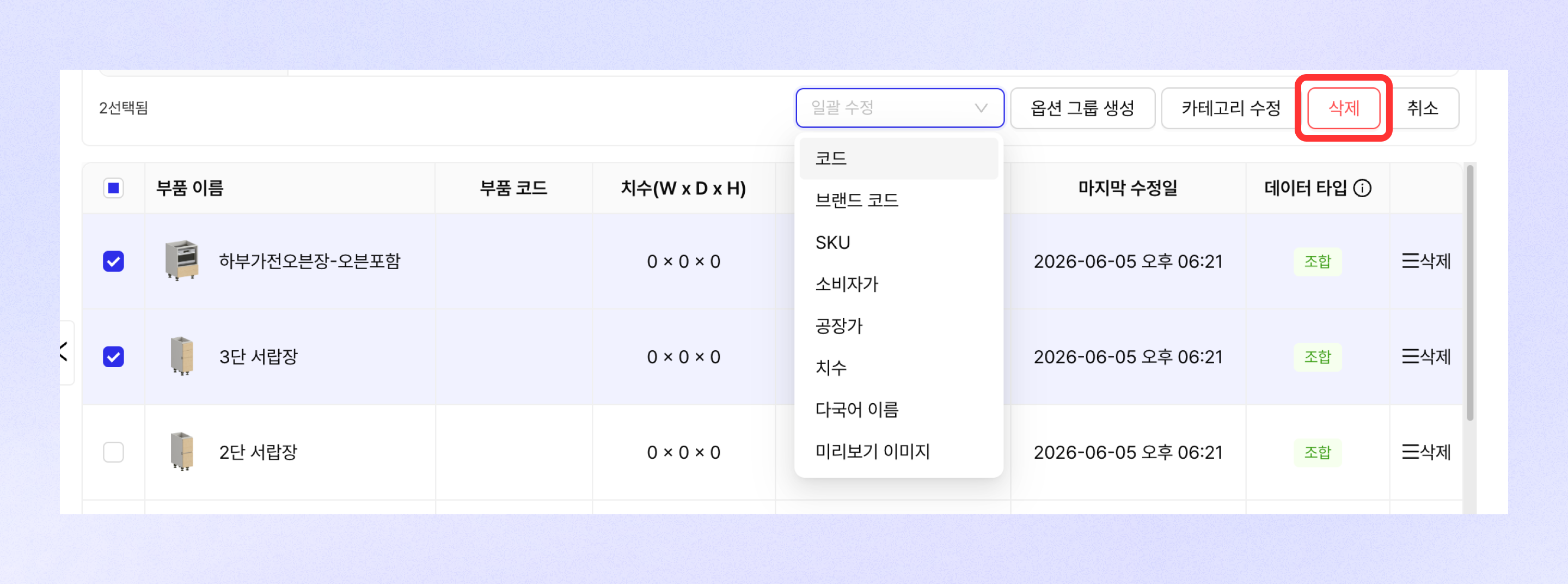

부품 2개 이상 선택 후 [삭제] 버튼을 통해 선택한 부품들을 한번에 삭제할 수 있습니다.
