CAD 업로드 (이미지 변환)

일부 엔터프라이즈 고객에게만 제공되는 기능입니다.

아키스케치에서는 CAD 파일을 업로드하면 해당 도면을 이미지로 변환하여 사용할 수 있는 기능을 제공하고 있습니다.

업로드 방법

아래 단계대로 진행이 됩니다.

dxf 파일 업로드 → (이미지 변환) → 치수 입력 → 배경 이미지 업로드 → 벽 그리기

1단계. CAD 파일 준비

업로드 가능한 파일 형식 : dwg, dxf, pdf
용량 제한
- dwg : 5mb 이하
- dxf : 10mb 이하
레이어 정리 : 벽을 나타내는 layer 이름에 반드시 wall을 포함해주세요.

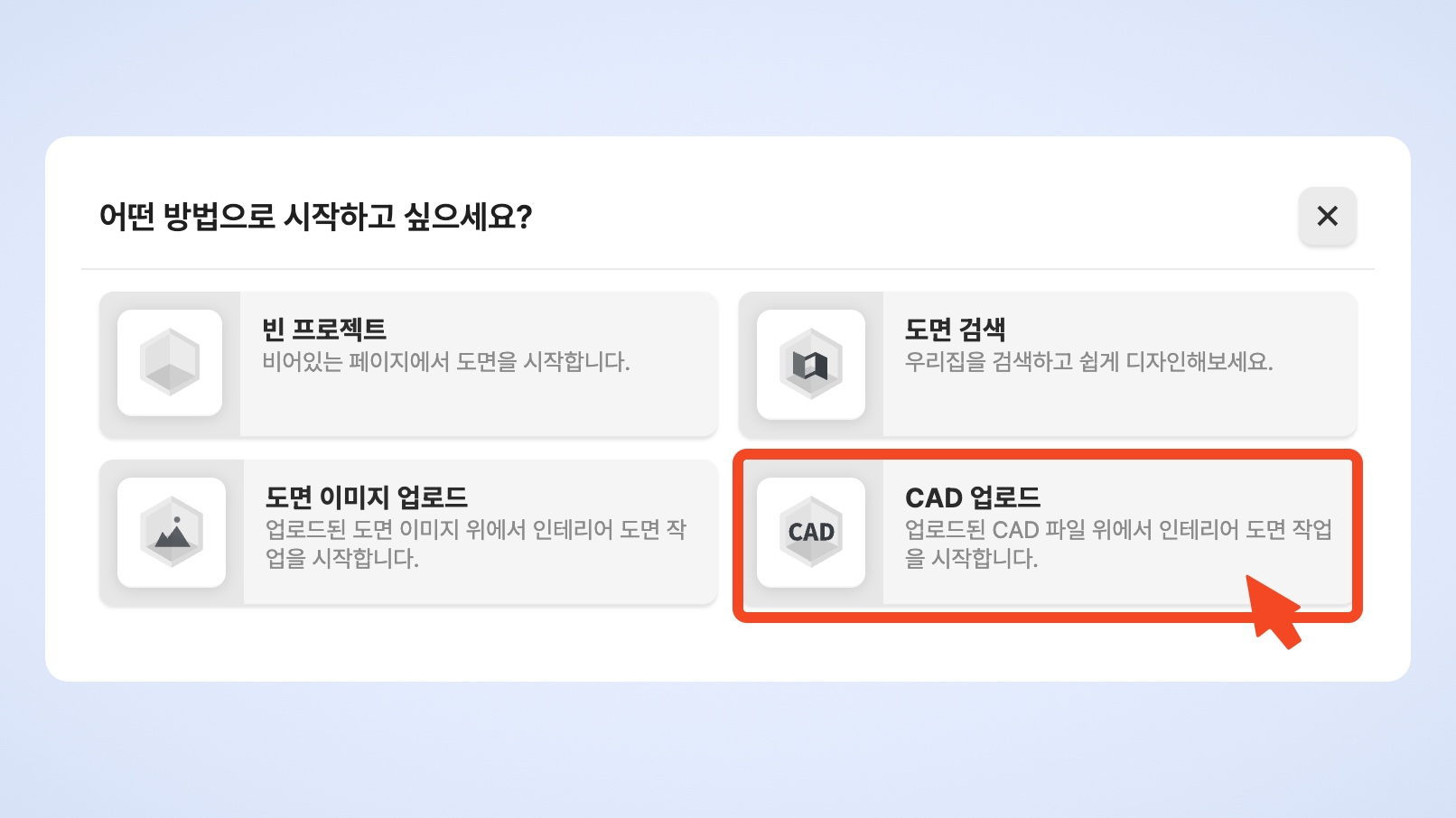

2단계. [도면 업로드 → CAD 업로드] 클릭

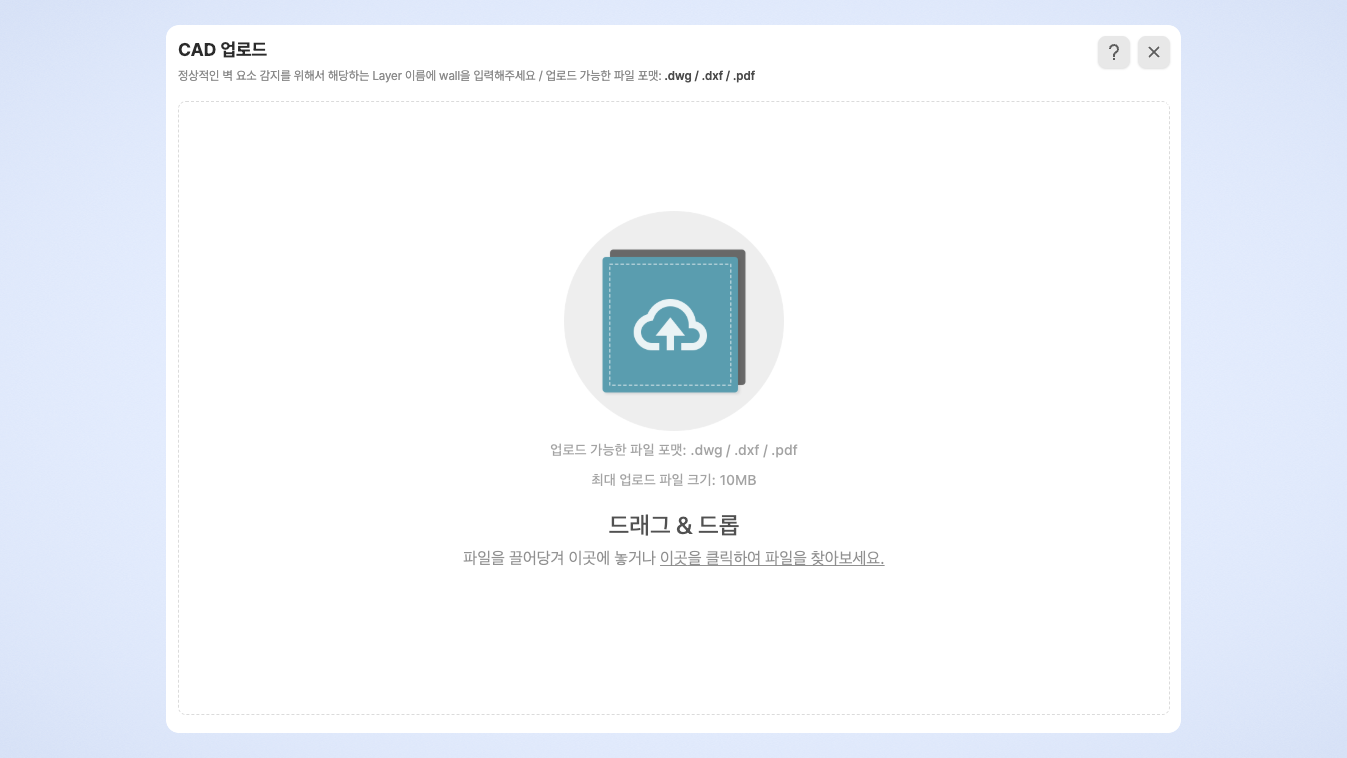

새 프로젝트를 생성하고 [CAD 업로드]를 선택해 주세요.

3단계. 도면 치수 설정

파일이 이미지로 변환된 후, 치수를 입력하여 도면의 스케일을 맞춰 주세요.

4단계. 도면 그리기

배경 이미지로 변환된 도면을 기준으로 벽을 그려 나만의 공간을 만들어 보세요.

업로드 오류

업로드 과정에서 발생할 수 있는 오류에 대한 안내를 드리겠습니다.

오류1. Unable to Detect Wall Property

이 에러 메시지의 경우 Wall 구성요소가 누락 되었을 경우에 나올 수 있는 에러입니다. 정상적인 벽 감지를 위해서 검출하고자 하는 벽을 나타내는 Layer 이름에 반드시 "wall"을 포함해주세요.

벽 감지 가능한 layer 이름 예시

wall
Wall
WALL
wall5
WALL2
... etc

오류2. Unable to Convert File

이 에러 메시지의 경우 호환 가능한 AutoCAD버전이 아니거나 dwg 파일에 문제가 있으므로 dxf 로 변환이 필요한 경우입니다. 이러한 문제를 해결하기 위해서 AutoCAD버전을 맞추거나 혹은 dxf 확장자로 변환 후, 재시도 바랍니다.

변환 가능한 버전

Version

AutoCAD Release

AC1009

AutoCAD R12

AC1012

AutoCAD R13 -> R2000

AC1014

AutoCAD R14 -> R2000

AC1015

AutoCAD R2000

AC1018

AutoCAD R2004

AC1021

AutoCAD 2007

AC1024

AutoCAD 2010

AC1027

AutoCAD 2013

AC1032

AutoCAD 2018

오류3. File Size Too Big

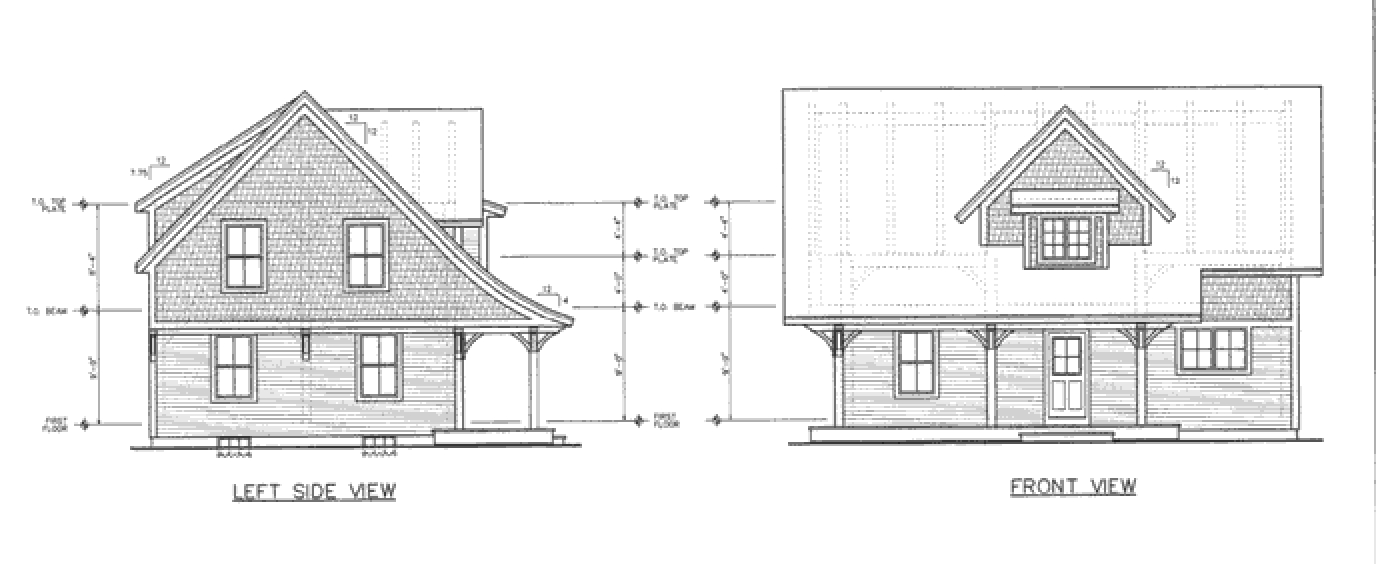

이 에러 메시지의 경우 하나의 도면이나 요소의 필요하지 않을 불필요한 정보 많은 경우 입니다. 해결하기 위해서 불필요한 도면들(정면도, 측면도 등 3D CAD)을 제거하거나, 벽, 창문, 문 외에 가구 정보를 제거해 주셔야 합니다. dwg 파일은 5Mb이하 그리고 dxf 파일은 10Mb이하로 제한됩니다.

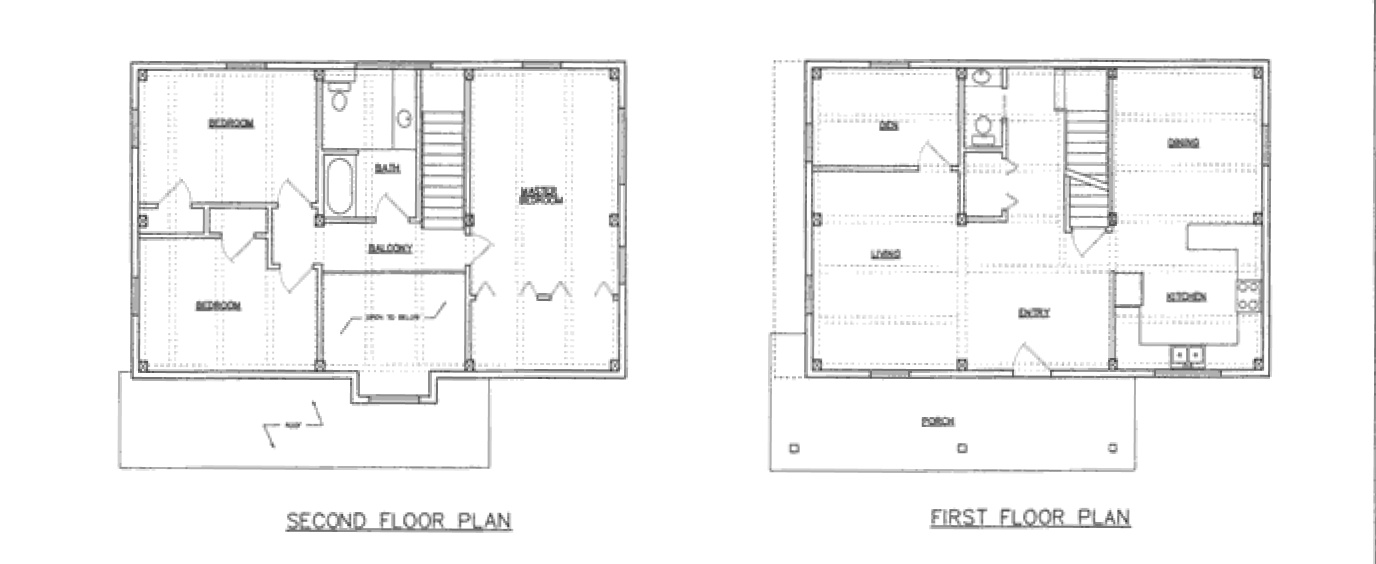

예시)
