# CADアップロード（画像変換）

{% hint style="info" %}
一部のエンタープライズ顧客のみに提供される機能です。
{% endhint %}

Archisketchでは、CADファイルをアップロードすると、該当図面を画像に変換して使用できる機能を提供しています。

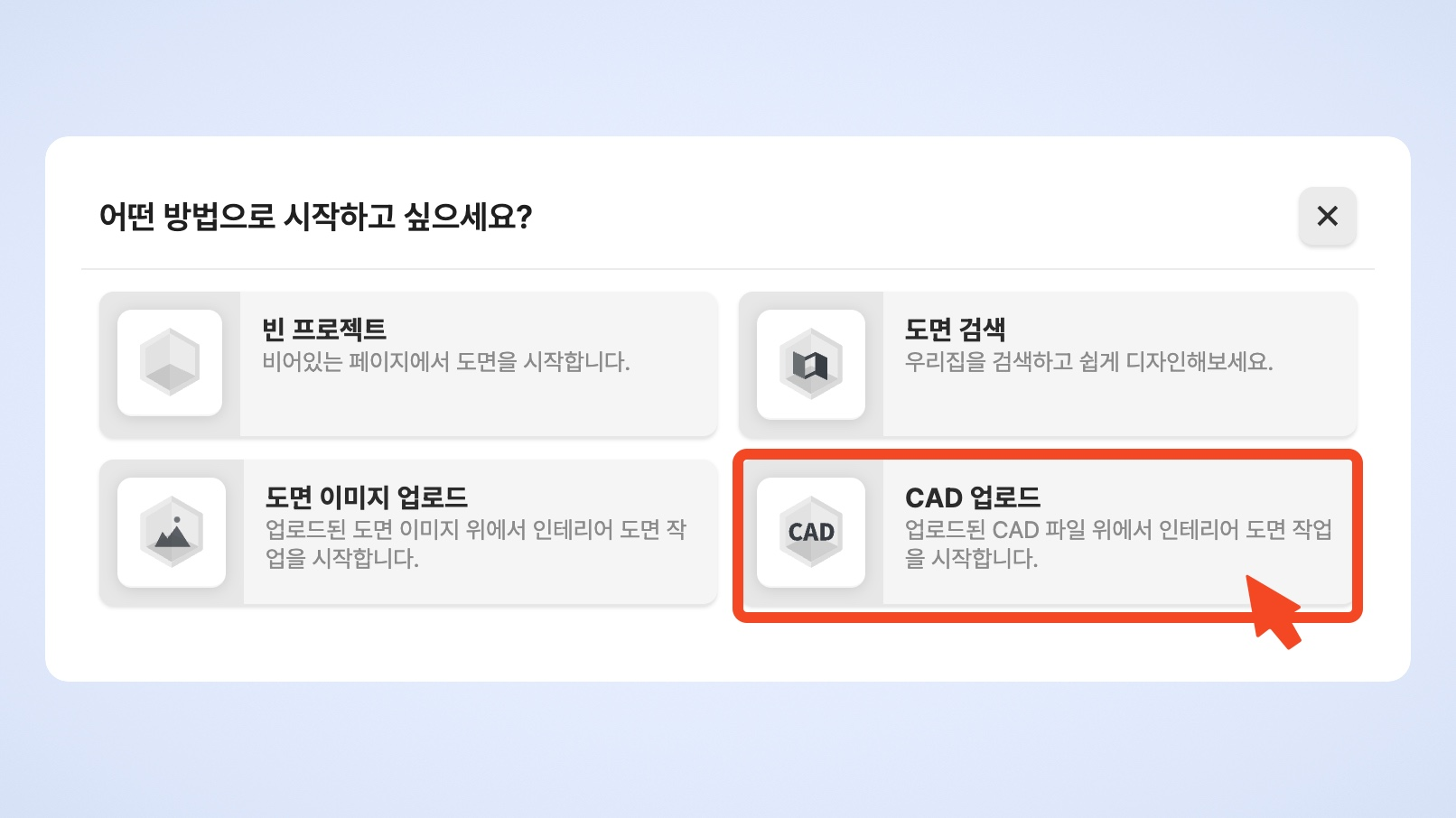

<figure><img src="https://1909169026-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fh5B2S7uKpAIaFKDxegCT%2Fuploads%2Fgit-blob-5462659a0765ba33a2ab65fdd566ebd6c0b97c68%2Fcad-upload-1.png?alt=media" alt=""><figcaption></figcaption></figure>

***

### アップロード方法

以下の手順で進みます。

> dxfファイルをアップロード →（画像変換）→ 寸法入力 → 背景画像をアップロード → 壁を描く

#### ステップ1. CADファイルを準備

* アップロード可能なファイル形式： `dwg`, `dxf`, `pdf`
* 容量制限
  * `dwg` : 5Mb以下
  * `dxf` : 10Mb以下
* レイヤーの整理：壁を表すlayer名には必ず `wall`を含めてください。

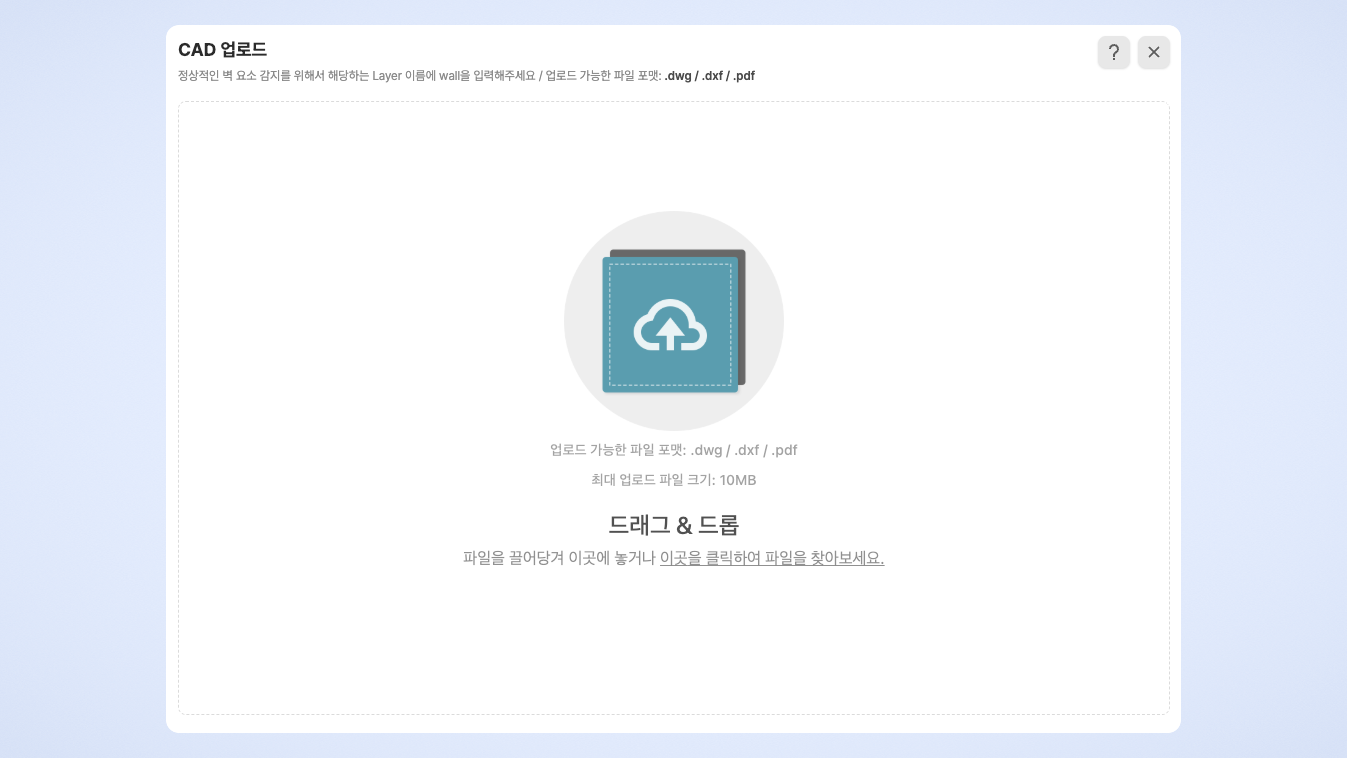

<figure><img src="https://1909169026-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fh5B2S7uKpAIaFKDxegCT%2Fuploads%2Fgit-blob-5e0cd8a250b819eb214fe1dab246875a7aa9427e%2Fcad-upload-2.png?alt=media" alt=""><figcaption></figcaption></figure>

#### ステップ2. \[図面アップロード → CADアップロード] をクリック

新しいプロジェクトを作成し、\[CADアップロード]を選択してください。

#### ステップ3. 図面の寸法設定

ファイルが画像に変換された後、寸法を入力して図面のスケールを合わせてください。

#### ステップ4. 図面を描く

背景画像に変換された図面を基準に壁を描いて、自分だけの空間を作ってみてください。

***

### アップロードエラー

アップロードの過程で発生する可能性のあるエラーについてご案内します。

#### エラー1. Unable to Detect Wall Property

このエラーメッセージの場合 **Wall構成要素**が欠落している場合に表示されるエラーです。正常に壁を検出するため、検出したい壁を表すLayer名には必ず **"wall"**&#x3092;含めてください。

* 壁を検出可能なlayer名の例

```
wall
Wall
WALL
wall5
WALL2
... etc
```

#### エラー2. Unable to Convert File

このエラーメッセージの場合、対応可能なAutoCADバージョンではないか `dwg` ファイルに問題があるため `dxf` に変換が必要な場合です。このような問題を解決するために、AutoCADのバージョンを合わせるか、または `dxf` 拡張子に変換後、再度お試しください。

**変換可能なバージョン**

<table data-search="false"><thead><tr><th>Version</th><th>AutoCAD Release</th></tr></thead><tbody><tr><td>AC1009</td><td>AutoCAD R12</td></tr><tr><td>AC1012</td><td>AutoCAD R13 -> R2000</td></tr><tr><td>AC1014</td><td>AutoCAD R14 -> R2000</td></tr><tr><td>AC1015</td><td>AutoCAD R2000</td></tr><tr><td>AC1018</td><td>AutoCAD R2004</td></tr><tr><td>AC1021</td><td>AutoCAD 2007</td></tr><tr><td>AC1024</td><td>AutoCAD 2010</td></tr><tr><td>AC1027</td><td>AutoCAD 2013</td></tr><tr><td>AC1032</td><td>AutoCAD 2018</td></tr></tbody></table>

#### エラー3. File Size Too Big

このエラーメッセージの場合、1つの図面や要素に不要な情報が多い場合です。解決するには、不要な図面（立面図、側面図などの3D CAD）を削除するか、壁、窓、ドア以外の家具情報を削除してください。 `dwg` ファイルは5Mb以下、そして `dxf` ファイルは10Mb以下に制限されます。

**例）**

* 不要な図面

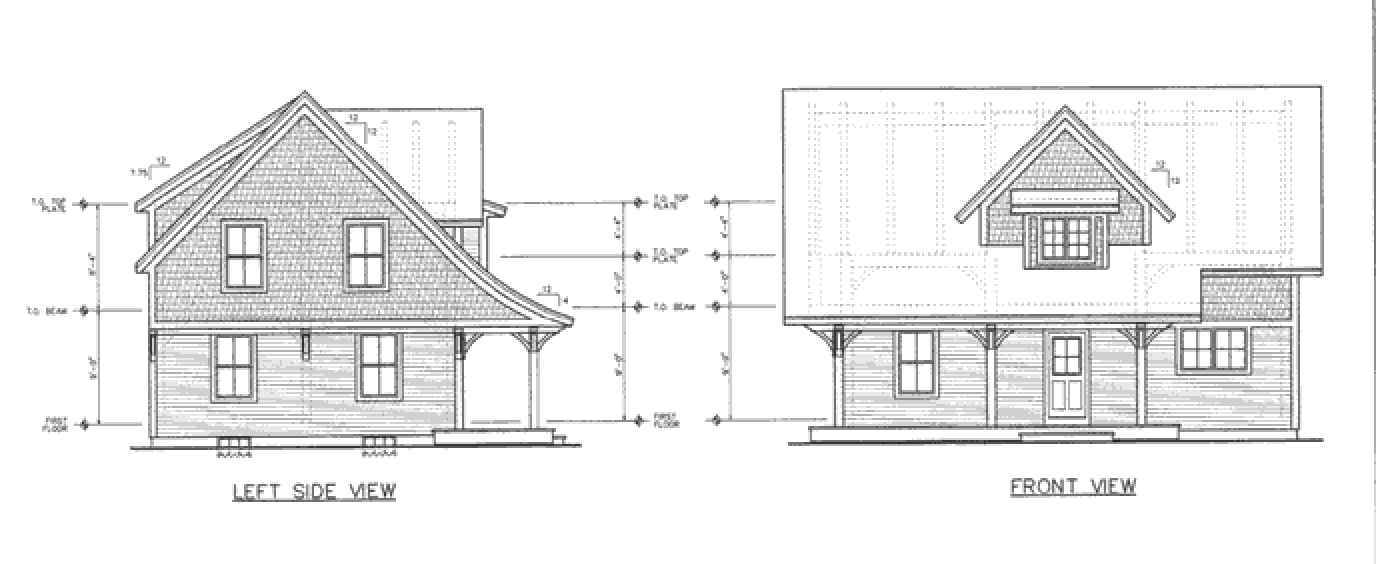

<figure><img src="https://1909169026-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fh5B2S7uKpAIaFKDxegCT%2Fuploads%2Fgit-blob-77f6679f4d97831ff4120b453ce19d8782507670%2Fcad-upload-3.png?alt=media" alt=""><figcaption><p>&#x3C;側面図>, &#x3C;正面図> ❌</p></figcaption></figure>

* 必要な図面

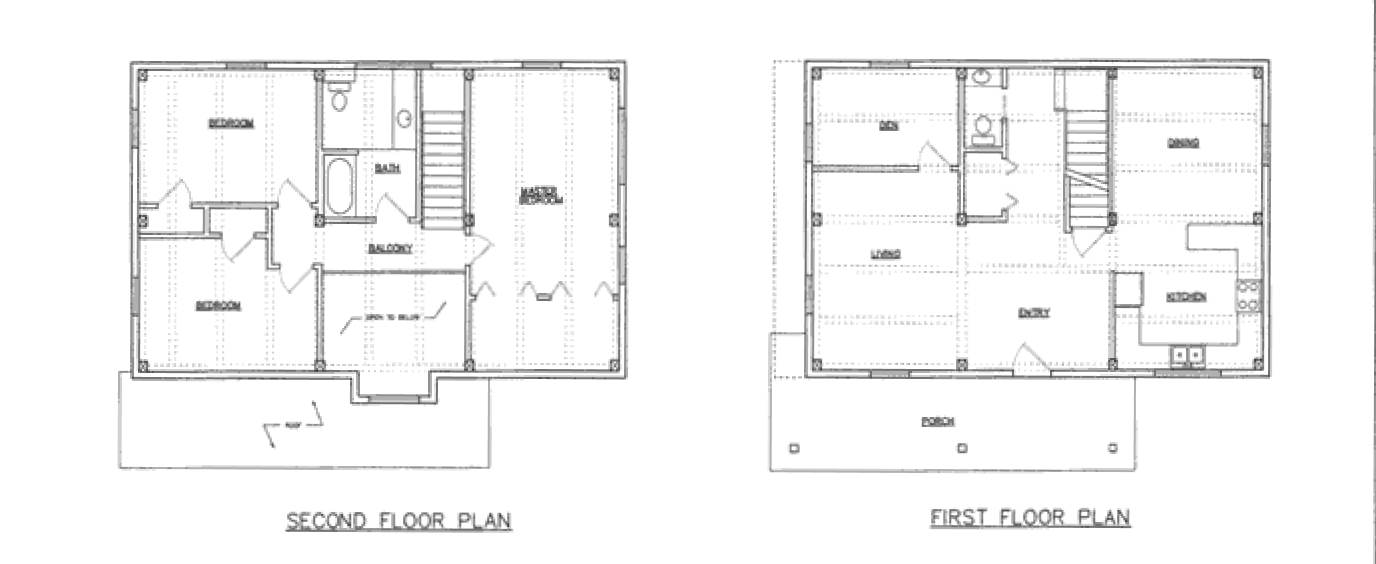

<figure><img src="https://1909169026-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fh5B2S7uKpAIaFKDxegCT%2Fuploads%2Fgit-blob-1dd00b064fd35b21352bbc82733cd281f060abe0%2Fcad-upload-4.png?alt=media" alt=""><figcaption><p>&#x3C;2階平面図>, &#x3C;1階平面図> ✅</p></figcaption></figure>

#### エラー4. CAD Import Timeout

このエラーメッセージは変換できないため、Archisketch チャネルトークに図面を送っていただければ、可能なファイルで対応いたします。

#### エラー5. Does Not Support Except .dwg/dxf File Extension

このエラーメッセージの場合、アップロードしたファイルの拡張子が `dwg` または `dxf` ではない場合です。 `dwg` または `dxf` ファイルで再度お試しください。

#### エラー6. その他のエラー

上記のエラーメッセージではない、または別のエラーでアップロードできない場合は **Archisketch チャネルトーク**へ内容を送っていただけますと幸いです。

***

### よくある質問

**画像変換方式ではなく、CADファイル自体をアップロードすることはできないのですか？**

画像変換方式のほかに、CADファイルを直接認識して壁、窓、ドアなどの要素を自動で検出できる機能もあります。この機能は有料サービスに含まれていますので、ご参考ください。

[(詳しく見る →)](/guide/user-jp/expert-feature/cad-upload.md)


---
